Las válvulas de compuerta son equipos de tipo multivuelta, provistos de un disco vertical de cara plana (cuña), que cierra un orificio al deslizarse sobre los asientos. Se recomienda su uso para servicio con apertura o cierre completo, sin estrangulación, ofreciendo un sellado hermético y baja resistencia al flujo, para un uso poco frecuente.
Aplicaciones: servicios generales, oil&gas, aire, pastas semilíquidas, vapor, gases y líquidos no condensables o líquidos corrosivos.
Material: A216 WCB, A217 C5, A217 WC6, A351 CF8, A351 CF8M
Diseño: API 600, API6D, ASME B16.34
Bonete: Atornillado, PSB
Conexión: BW (ANSI B16.25), Bridada (ANSI B16.5 / ANSI B16.47)
Tamaño: 2”- 42”
Rating: CL150-300-600-900-1500-2500
Material: A105N, A350 LF2, A182 F11, A182 F304, A182 F316
Diseño: API602, BS5352, ANSI B16.34
Bonete: Atornillado, soldado, PSB
Conexión: SW (ANSI B16.11), BW (ANSI B16.25), Roscada (ANSI B1.20.1), Bridada (ANSI B16.5)
Tamaño: ½”- 3”
Rating: CL150-300-600-800-1500-2500-4500
Material: GG25, GGG40, A126B, A536
Diseño: MSS SP-70
Tipo: Husillo ascendente, husillo no ascendente
Entrecara: ANSI B16.10
Conexión: Bridada (ANSI B16.1, ANSI B16.5, EN1092-2 PN10/16/25, DIN2532/2533)
Tamaño: 2”- 48”
Rating: CL125, 200WOG, PN10/16/25
Temperatura de funcionamiento: -10ºC a 200ºC

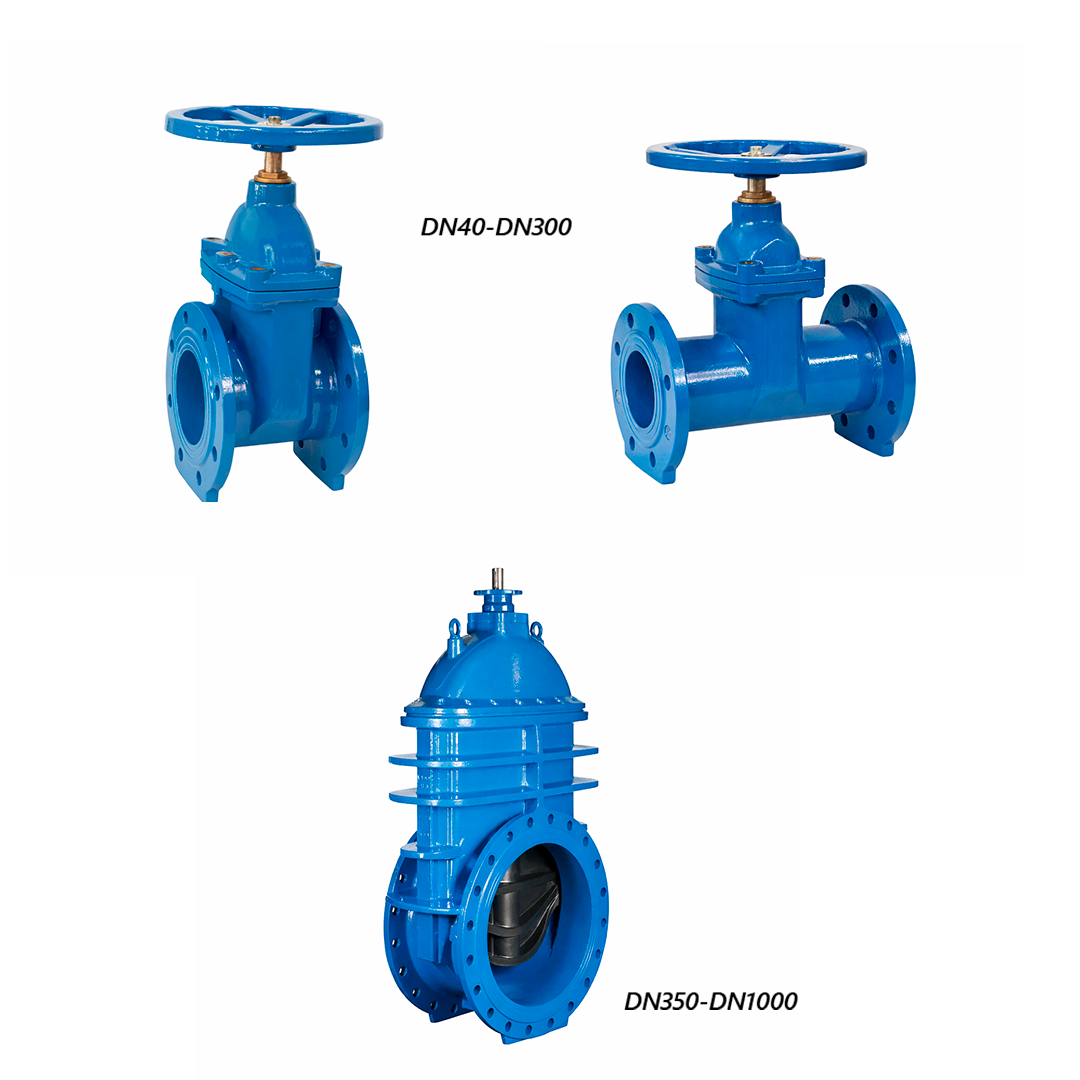

Material: GG25, GGG40/50
Diseño: EN 1171, EN1074-2
Tipo: Husillo no ascendente
Entrecaras: EN558, ASME B16.10, BS 5163
Conexión: Bridada (EN 1092-2, ASME B16.1/16.42), Socket
Tamaño: DN40-DN300 / DN350-DN1000
Rating: PN10/16, CL125/150
Temperatura de funcionamiento: -10ºC a 120ºC para EPDM y 0ºC a 80ºC para NBR
Accesorios: Volantes, Capuchones, Llave en T, Trampillón, Ejes de extensión
Material: CC491K, CW617N
Paso: Total, estándar, reducido
Bonete: Roscado, Unión, atornillado
Conexión: Soldada (ANSI B16.18), Roscada (ANSI B1.20.1, ISO228, ISO 7/1), Bridada (EN1092, ANSI B16.24)
Tamaño: ¼”- 4”
Rating: PN10/64, 125/300WSP, 250/1000WOG, CL150.
Las válvulas de globo también llamadas de asiento son componentes esenciales en sistemas de tuberías, diseñadas para regular y controlar el flujo de fluidos. Son válvulas multivuelta en que el cierre se consigue con un obturador que se mueve en dirección perpendicular al flujo. Permiten una estrangulación eficiente del fluido, erosión mínima del disco o asiento, regulación precisa de la circulación.
Aplicaciones: servicios generales, oil & gas, vapor, gases y líquidos, aceite térmico o líquidos corrosivos.
Material: A216 WCB, A217 C5, A217 WC6, A351 CF8, A351 CF8M
Diseño: BS1873, ASME B16.34
Bonete: Atornillado, PSB
Conexión: BW (ANSI B16.25), Bridada (ANSI B16.5 / ANSI B16.47)
Tamaño: 2”- 24”
Rating: CL150-300-600-900-1500-2500
Material: A105N, A350 LF2, A182 F11, A182 F304, A182F316
Diseño: API602, BS5352, ANSI B16.34, MSS SP-118
Bonete: Atornillado, soldado, PSB
Conexión: SW (ANSI B16.11), BW (ANSI B16.25), Roscada (ANSI B1.20.1), Bridada (ANSI B16.5)
Tamaño: ½”- 3”
Rating: CL150-300-600-800-1500-2500-4500

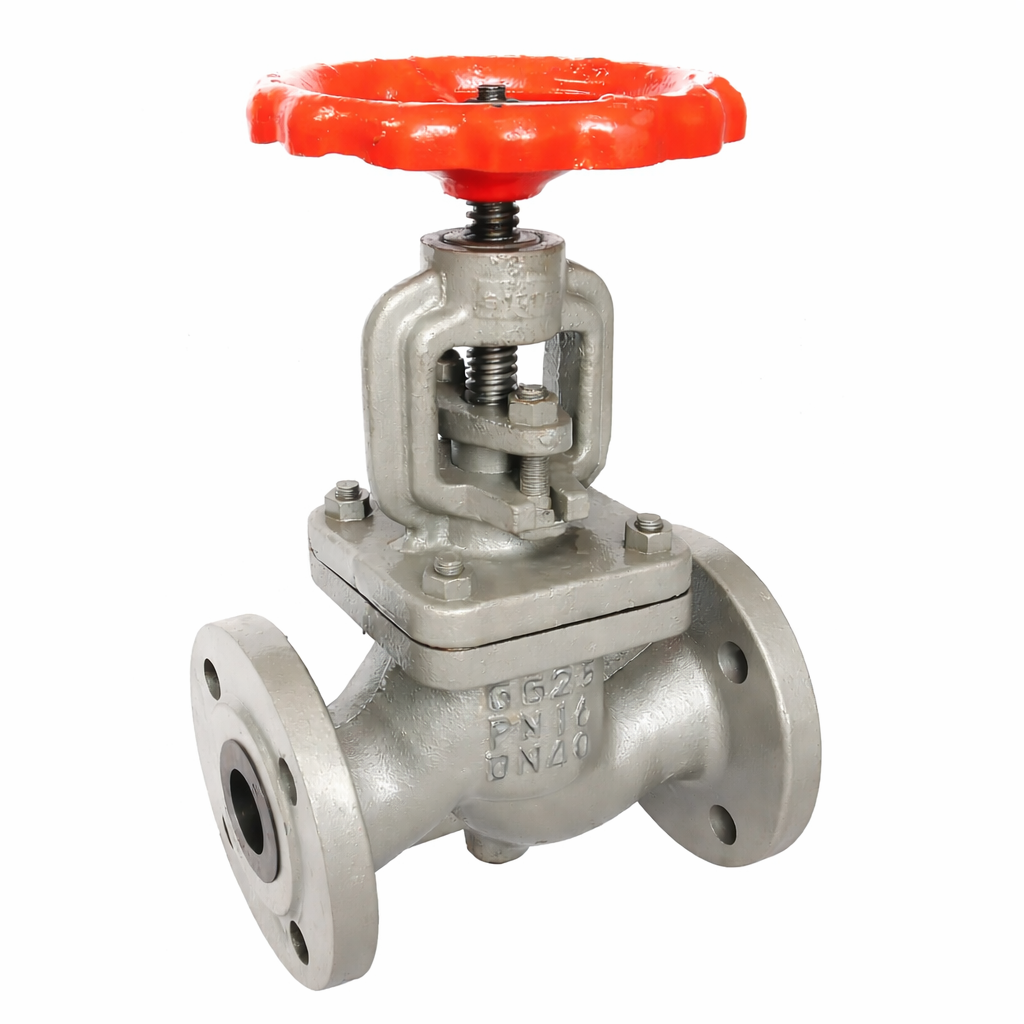

Material: GG25, GGG40, A126B, A536
Diseño: MSS SP-85, BS5152, EN13789
Entrecaras: EN558-1/DIN3202 F1, ANSI B16.10
Conexión: Bridada (ANSI B16.10, ANSI B16.5, EN1092 PN10/16/25 DIN2532/2533, ISO7005-2), Roscada (ANSI B1.20.1)
Tamaño: 2”- 36”
Rating: CL 125/150, PN10/16

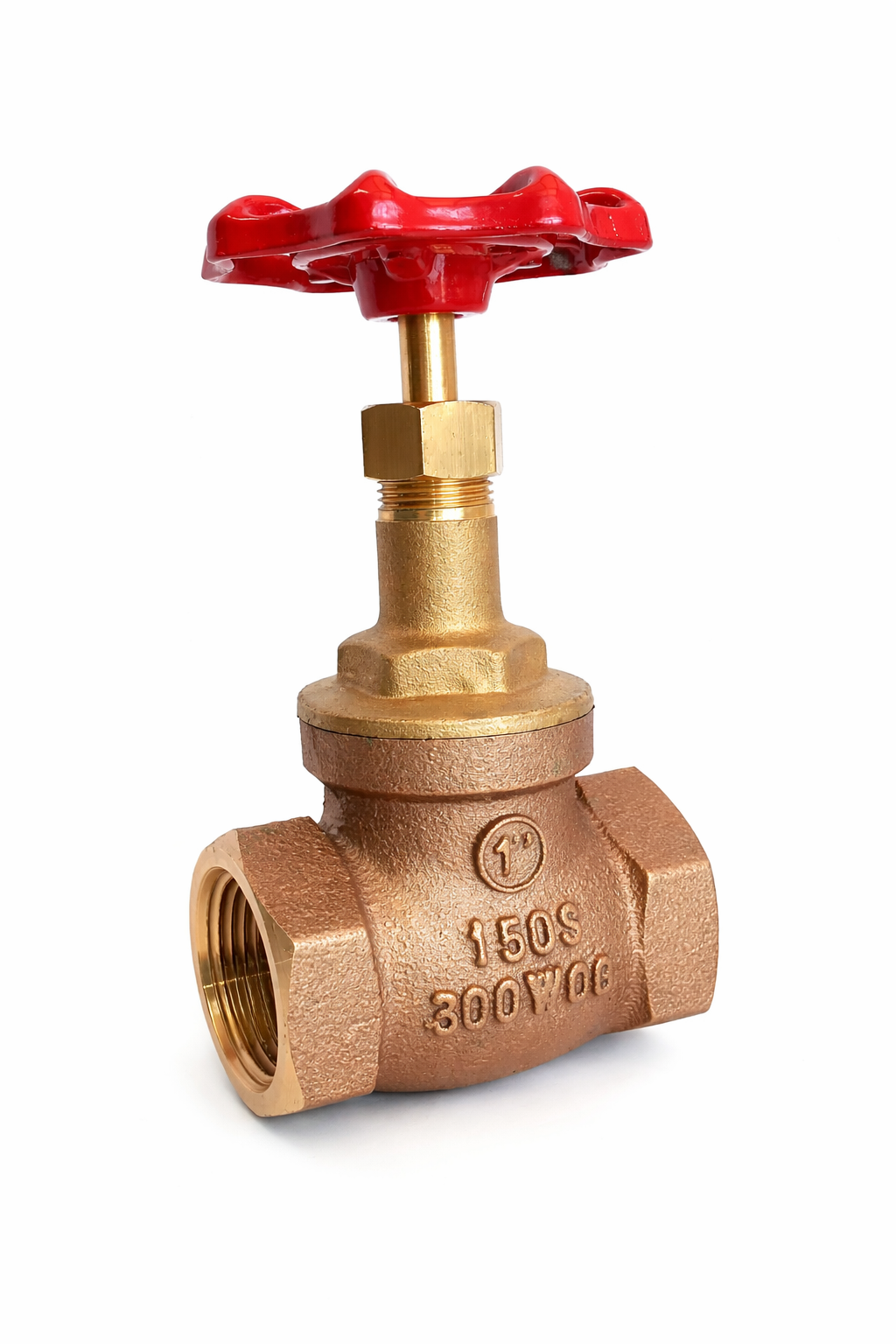

Material: CC491K
Paso: Total, estándar, reducido
Bonete: Roscado, Unión, atornillado
Conexión: Roscada (ANSI B1.20.1, ISO228, ISO 7/1), Bridada (EN1092, ANSI B16.24)
Tamaño: ¼”- 4”
Rating: PN10/64, 125/300WSP, 250/1000WOG, ANSI B16.24, CL150.

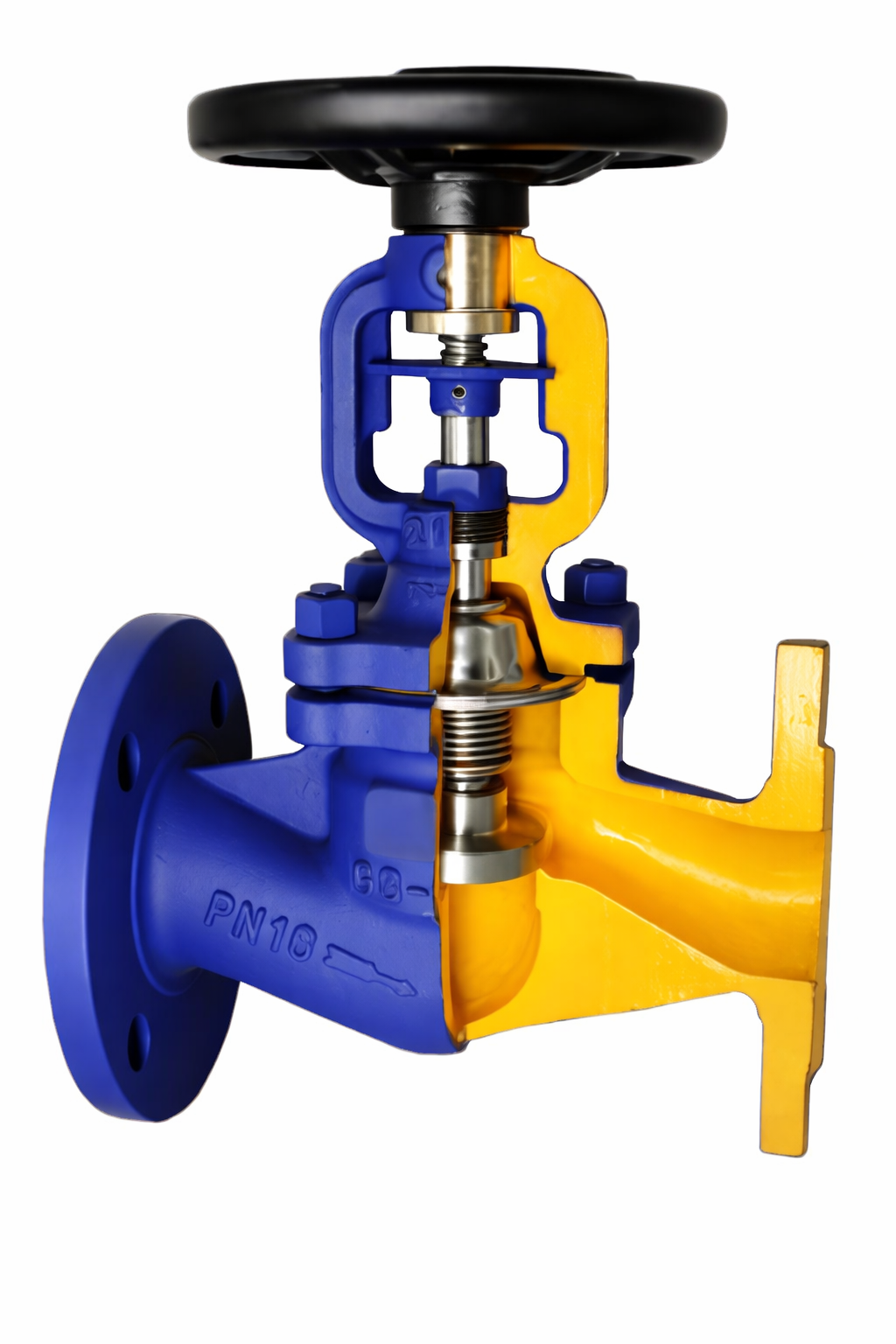

Es una variante de la válvula de globo, en la que dispone de un fuelle que protege el exterior de fugas del fluido por el vástago.
Aplicaciones: vapor y fluido térmico principalmente.
Material: 1.0619 (A216 WCB),1.4408 (A351 CF8M), 1.7357 (A217 WC6)
Diseño: EN 13709 (DIN 3356)
Entrecaras: EN 558 serie 1 (DIN 3202 F1)
Disco: Regular, compensado, guiado
Conexión: BW (EN12627), Bridada (EN1092-1 PN16/25/40)
Tamaño: DN15-DN400
Rating: PN16/25/40
Material: GG25, GGG40
Diseño: EN 558 serie 1 (DIN 3202 F1), EN13789
Entrecaras: EN 558 serie 1 (DIN 3202 F1)
Disco: Regular, compensado, guiado
Conexión: Bridada (EN1092-1 PN16/25)
Tamaño: DN15-DN200
Rating: PN16/25
Las válvulas de retención, equipos que permiten el flujo unidireccional del fluido. Estas válvulas se diseñan con un mecanismo interno que se abre cuando la presión del fluido es mayor en una dirección y se cierra automáticamente para evitar el retroceso o el flujo en sentido contrario. Son unidireccionales y siempre tiene una posición de montaje. Son utilizadas en diversas aplicaciones para prevenir el flujo no deseado y proteger los equipos y sistemas.
Material: A216 WCB, A217 C5, A217 WC6, A351 CF8, A351 CF8M
Diseño: API 594, API6D, BS 1868, EN12334
Tipo: Clapeta Oscilante, Doble clapeta
Bonete: Atornillado, PSB
Conexión: BW (ANSI B16.25), Bridada (ANSI B16.5), Montaje entre bridas EN1092-2 PN10/16
Tamaño: 2”- 24”
Rating: CL150-300-600-900-1500-2500
Material: A105N, A350 LF2, A182 F11, A182 F304, A182F316
Diseño: API602, BS5352, ANSI B16.34, MSS SP-118
Tipo: Clapeta oscilante, pistón, bola
Bonete: Atornillado, soldado, PSB
Conexión: SW (ANSI B16.11), BW (ANSI B16.25), Roscada (ANSI B1.20.1), Bridada (ANSI B16.5)
Tamaño: ½”- 3”
Rating: CL150-300-600-800-1500-2500, 4500
Material: GG25, GGG40, A126B, A536
Tipo: Clapeta Oscilante, Doble clapeta, Pistón
Diseño: MSS SP-71, BS5153, EN12334
Entrecaras: ANSI B16.10, EN558-1 Serie 16, BS5153 Serie 2, DIN3202 F6
Conexión: Bridada (ANSI B16.1, ANSI B16.5, EN1092-2 PN10/16/25), Montaje entre bridas EN1092-2
Tamaño: 2”- 36”
Rating: CL150, PN10/16/25

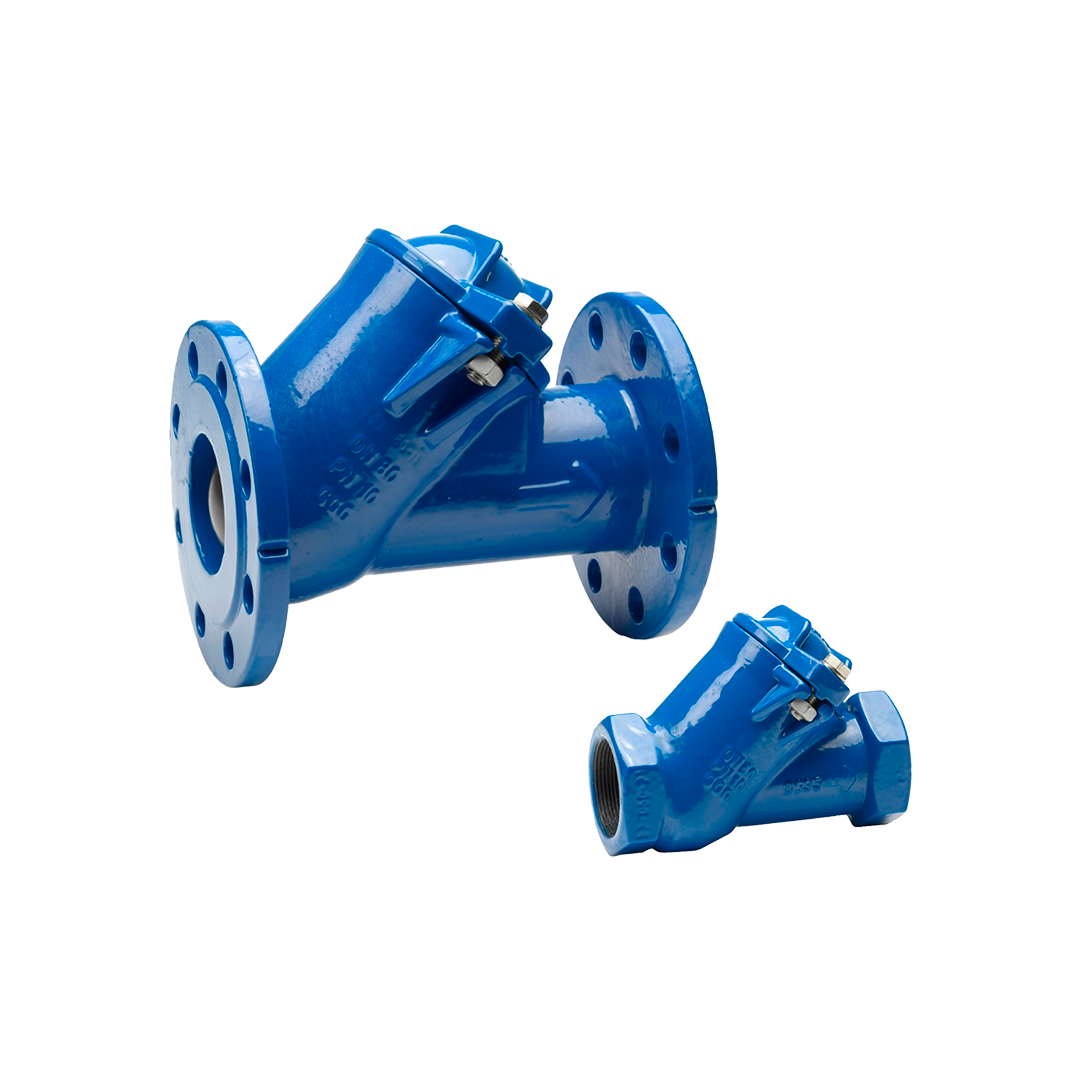

Material: GG25, GGG40/50
Diseño: EN 1074-3, ISO 5211
Bola: WCB-NBR-EPDM
Entrecara: BS 5153/5155, ASME B16.10, DIN 3202 F6, API 609, ISO 5752
Tamaño: DN50–DN300
Conexión: Bridadas y roscadas – DIN 2501, ISO 228-1
Rating: PN10/16, CL125/150
Temperatura de funcionamiento: -10ºC a 80ºC
Material: GG25, GGG40/50
Tipo: Wafer doble disco
Diseño: API 594
Disco: AISI 316
Entrecaras: EN 558-1, API 594, DIN, ANSI
Asiento: NBR-EPDM-VITON
Tamaño: DN50-DN600
Conexión: EN 1092-2
Rating: PN10/16, CL 150
Temperatura de funcionamiento: -10ºC a 100ºC

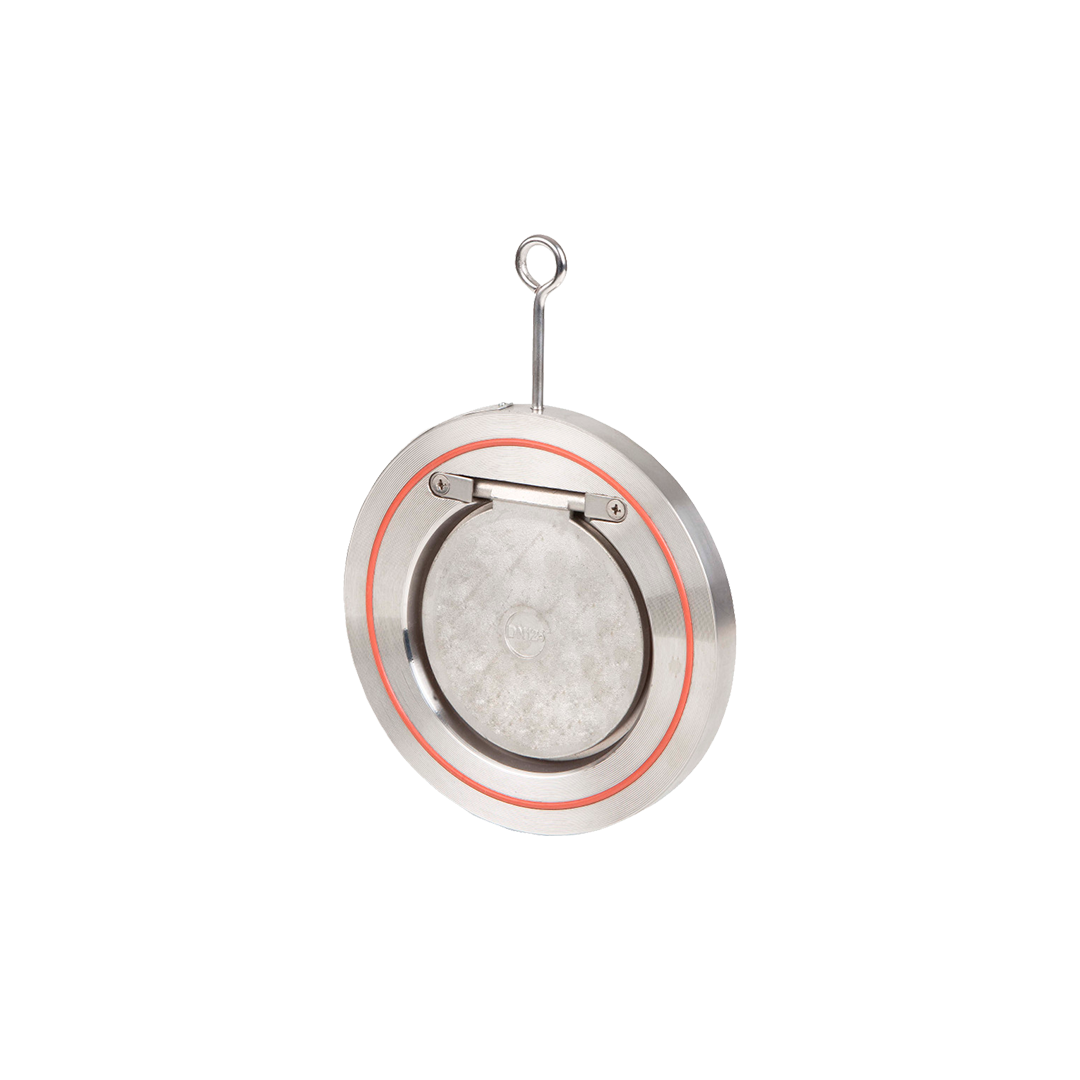

Material: AISI 304/316
Tipo: Wafer simple disco
Diseño: API 594
Disco: AISI 304/316/WCB
Entrecaras: EN 558-1, API 594, DIN, ANSI
Asiento: NBR-EPDM-VITON
Tamaño: DN50-DN600
Conexión: EN 1092-2
Rating: PN10/16, CL 150
Temperatura de funcionamiento: -20ºC a 180ºC

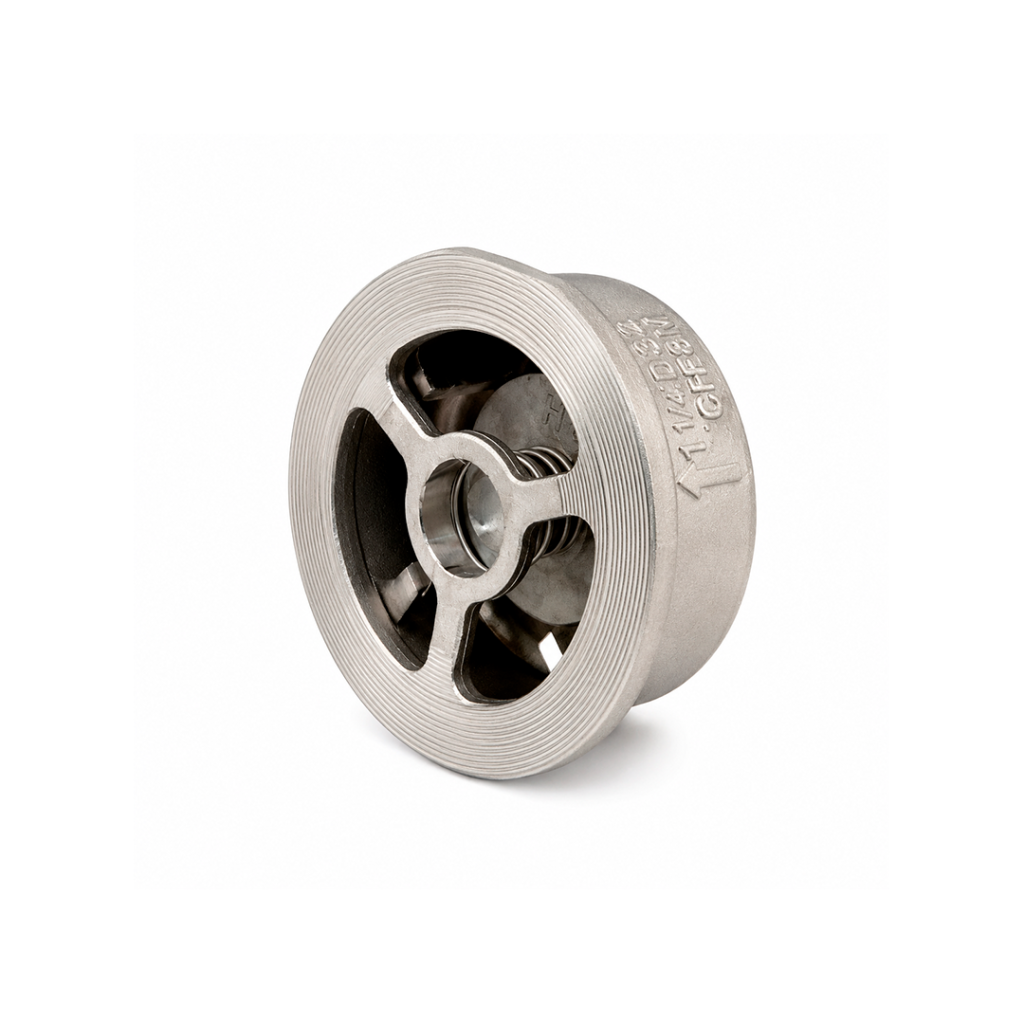

Material: acero inoxidable
Tipo: disco tipo wafer
Montaje entre bridas: EN 1092 PN10/16/25/40 y ANSI 150/300.
Entrecaras: EN 558-1
Tamaño: ½» – 12″
Montaje: Horizontal o Vertical
Máxima presión de trabajo: 40 bar
Temperatura de funcionamiento: -20ºC a 180ºC
Material: CC491K, CW617N

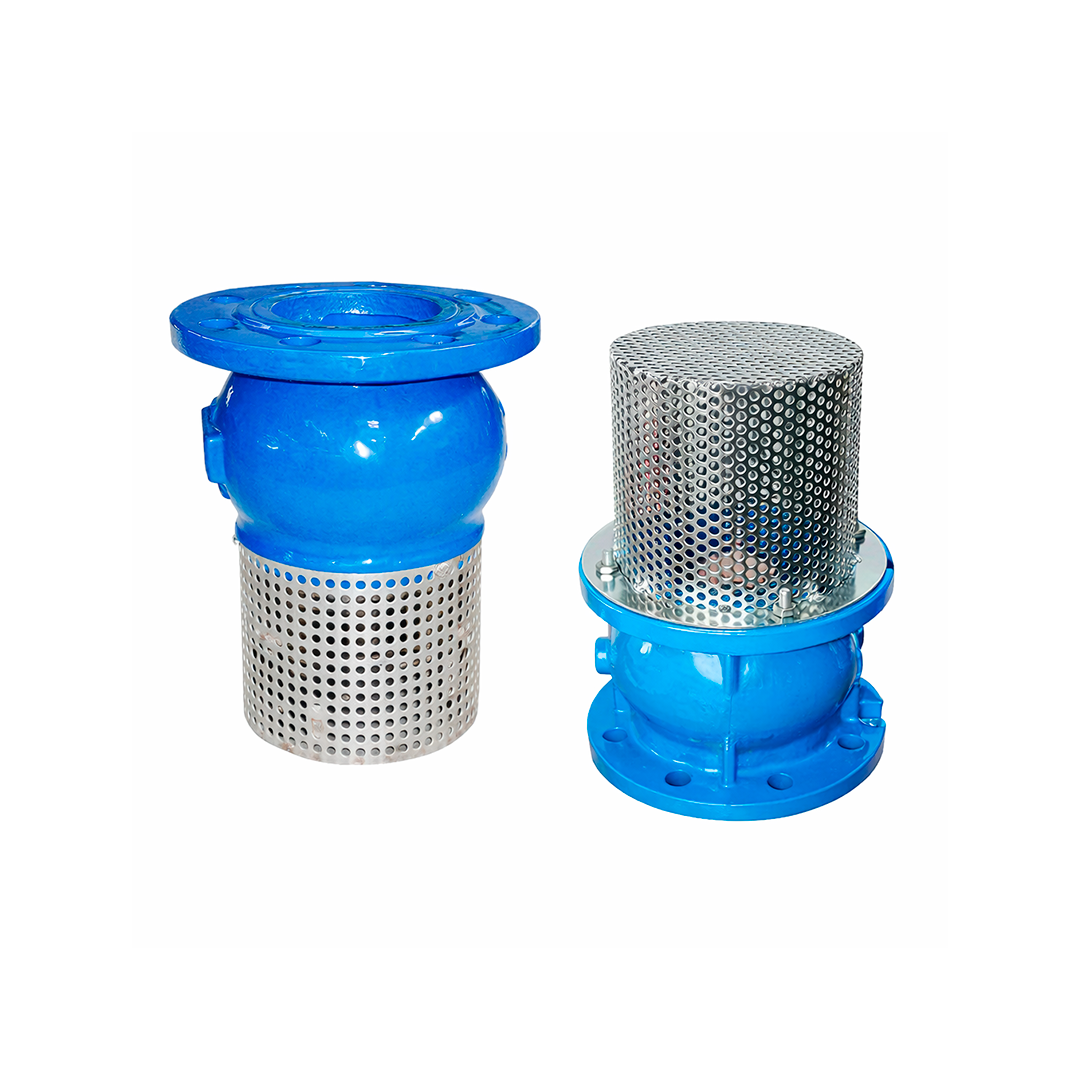

Tipo: Clapeta oscilante, pistón, vertical o de pie, tipo Y.
Bonete: Roscado, unión, atornillado.
Conexión: Roscada (ANSI B1.20.1, ISO228, ISO 7/1), Bridada (EN1092, ANSI B16.24)
Tamaño: ¼”- 4”
Rating: PN10/64, 125/300WSP, 250/1000WOG, CL150.
Las válvulas de bola son dispositivos de cuarto de vuelta. Estas válvulas cuentan con una esfera perforada que gira entre los asientos, permitiendo el paso del fluido al alinearse los orificios. Son conocidas por su rápida acción de apertura y cierre, ofreciendo un sellado eficiente y baja resistencia al flujo. Se utilizan en servicios de apertura y cierre, no regulación.
Aplicaciones: servicios generales, agua, aire, gases y aceite, petróleo, líquidos y gases corrosivos.
Material: A216 WCB, A217 C5, A217 WC6, A351 CF8, A351 CF8M, GS-C25, 1.4408, 1.4308
Diseño: API6D, BS 5351, ASME B16.34, API607& API6FA (Fire Safe), DIN3357, EN12516
Construcción: Bola Flotante, Trunnion, Top Entry, 2 vías, 3 vías, Wafer, 2 piezas, 3 piezas
Paso: Total, reducido
Conexión: BW (ANSI B16.25), Bridada (ANSI B16.5, DIN2501, EN1092-1, ISO7005-1),
Tamaño: 2”- 40”
Rating: CL150-300-600- 900-1500-2500, PN16/25/40
Material: A105N, A350 LF2, A182 F11, A182 F304, A182F316
Diseño: BS5351, ANSI B16.34, API6D, API607&API6FA
Construcción: Bola Flotante, Trunnion, 2 piezas, 3 piezas
Paso: Total, reducido
Conexión: SW (ANSI B16.11), BW (ANSI B16.25), Roscada (ANSI B1.20.1), Bridada (ANSI B16.5)
Tamaño: ½”- 4”/ 2”- 24”
Rating: CL 150-300-600-800-1500-2500

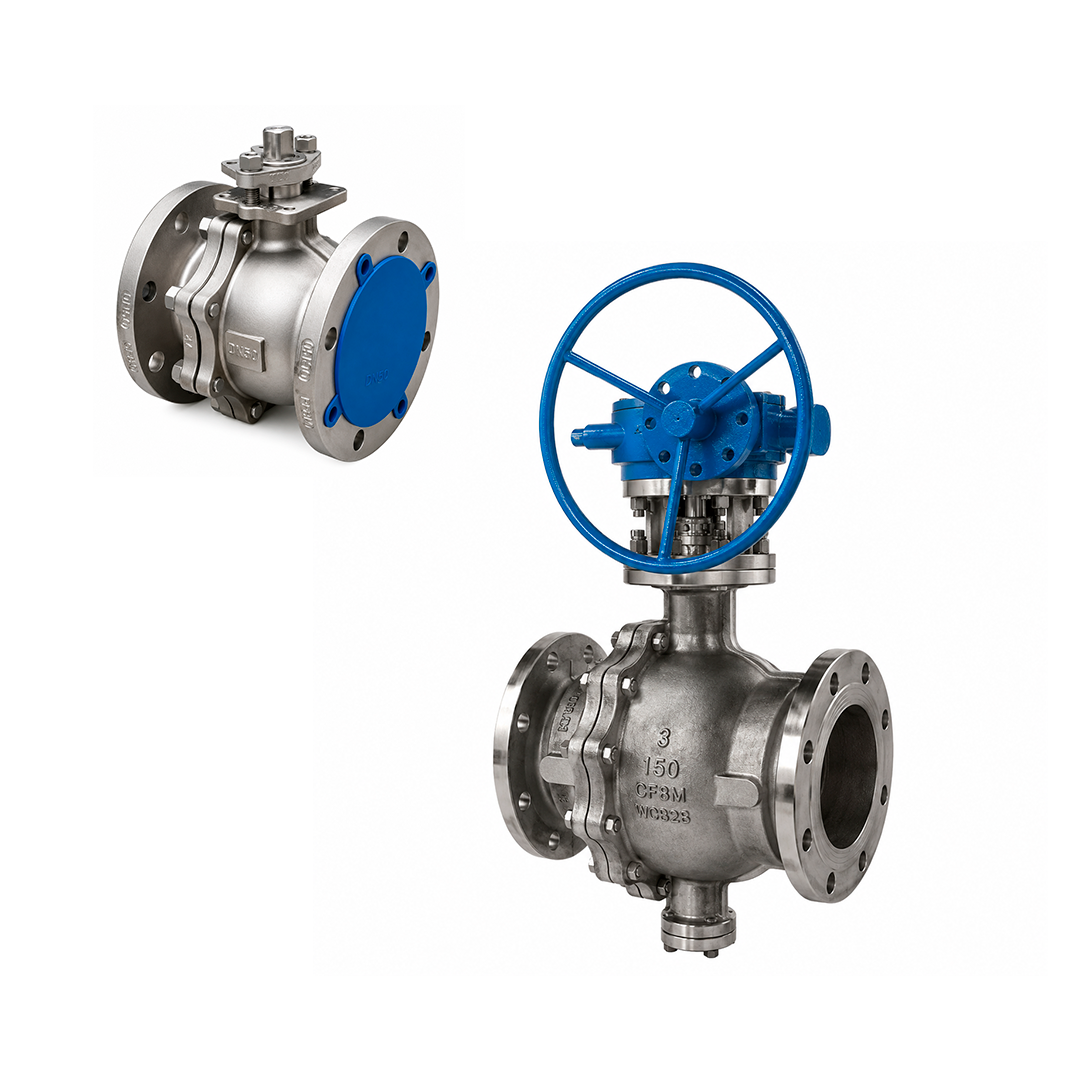

Material: Aceros aleados especiales (Titanio,Nickel, Monel, Hastelloy, Zirconio, Inconel, Super aceros austeniticos, Duplex-Super duplex, All bronce)
Tipo: Flotante, Trunnion
Cierre: Elástico, Metálico
Paso: Total, Reducido
Construcción: Side,Top entry – 2pcs, 3pcs
Diseño: ASME B16.34, API 6D
Test: API598, API6D, API607
Conexión: Bridada, Wafer, Roscada, Soldada
Tamaño: Flotante ½»-10″ / Trunnion 4″- 24″
Rating: ANSI CL150-CL2500
Accionamiento: Manual, reductor, eléctrico
Aplicaciones: Oil&Gas (onshore-offshore), procesos químicos de la minería, procesos químicos orgánicos e inorganicos, plantas de tratamiento de agua
Material: GG25, GGG40, A126B, A536
Diseño: EN12516, DIN3357, BS5159, ASME B16.34
Construcción: Bola Flotante, Wafer
Entrecaras: DIN3202/EN558-1 F4/F5, ANSI B16.10, BS4460 Serie 3, 12
Conexión: BW (ANSI B16.25), Bridada (EN1092-1 PN16, DIN2501, ISO7005-1, EN1092-2 PN16, DIN2533, ISO7005-2, BS4504, ANSI B16.10)
Tamaño: 2”- 10”
Rating: PN16, CL125/150
Material: CC491K, CW617N, CW602N (DZR)
Tipo: 1 pieza, 2 piezas, 2 vías, 3 vías.
Paso: Total, estándar, reducido
Conexión: Roscada (ANSI B1.20.1, ISO228, ISO 7/1)
Tamaño: ¼”- 4”
Rating: PN16/25/40/64, 400/1000WOG
Las válvulas de mariposa son equipos industriales diseñados para ofrecer un control de flujo eficiente en sistemas de conducción de líquidos y gases. Gracias a su mecanismo de cuarto de vuelta, permiten una apertura y cierre rápidos, optimizando la gestión del caudal y reduciendo las pérdidas de energía.
Estos dispositivos destacan por su diseño compacto, ligereza y fácil mantenimiento, lo que los convierte en una opción ideal para instalaciones donde se requiere fiabilidad y durabilidad.
Fabricadas en materiales metálicos o termoplásticos, las válvulas de mariposa se utilizan ampliamente en aplicaciones de agua, energía, química e industria de procesos, garantizando un rendimiento seguro y constante bajo diversas condiciones de operación.

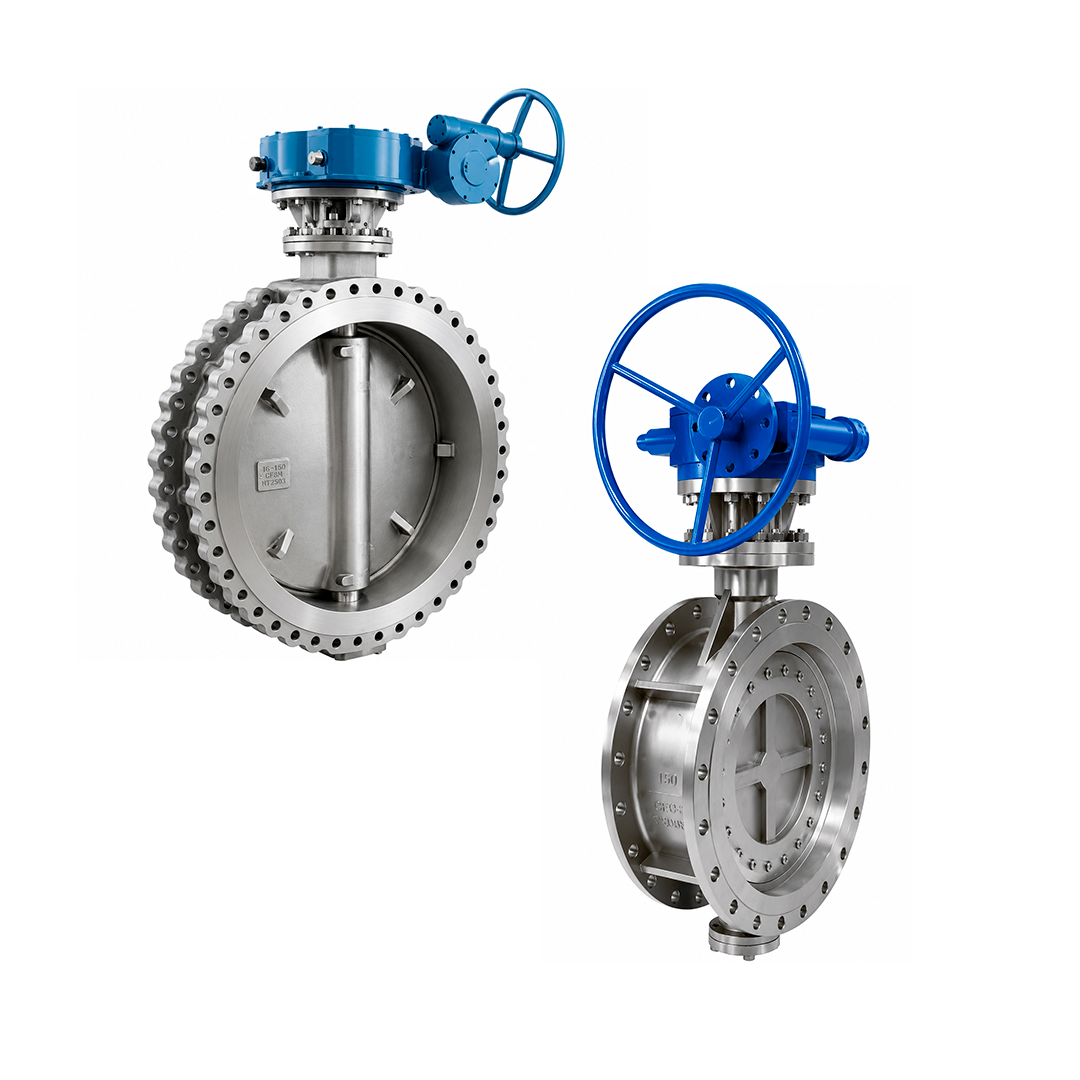

Material: Aceros aleados especiales (Titanio,Nickel, Monel, Hastelloy, Zirconio, Inconel, Super aceros austeniticos, Duplex-Super duplex, All bronce)
Tipo: Doble excéntrica, triple excéntrica
Cierre: Elástico, Metálico
Diseño: API 609
Test: API 598
Conexión: Wafer,Lug, Bridada
Tamaño: 2″- 100″
Rating: ANSI CL150-CL600
Accionamiento: Manual, reductor, eléctrico, neumático
Aplicaciones: Oil&Gas (onshore-offshore), procesos químicos de la minería, procesos químicos orgánicos e inorgánicos, plantas de tratamiento de agua

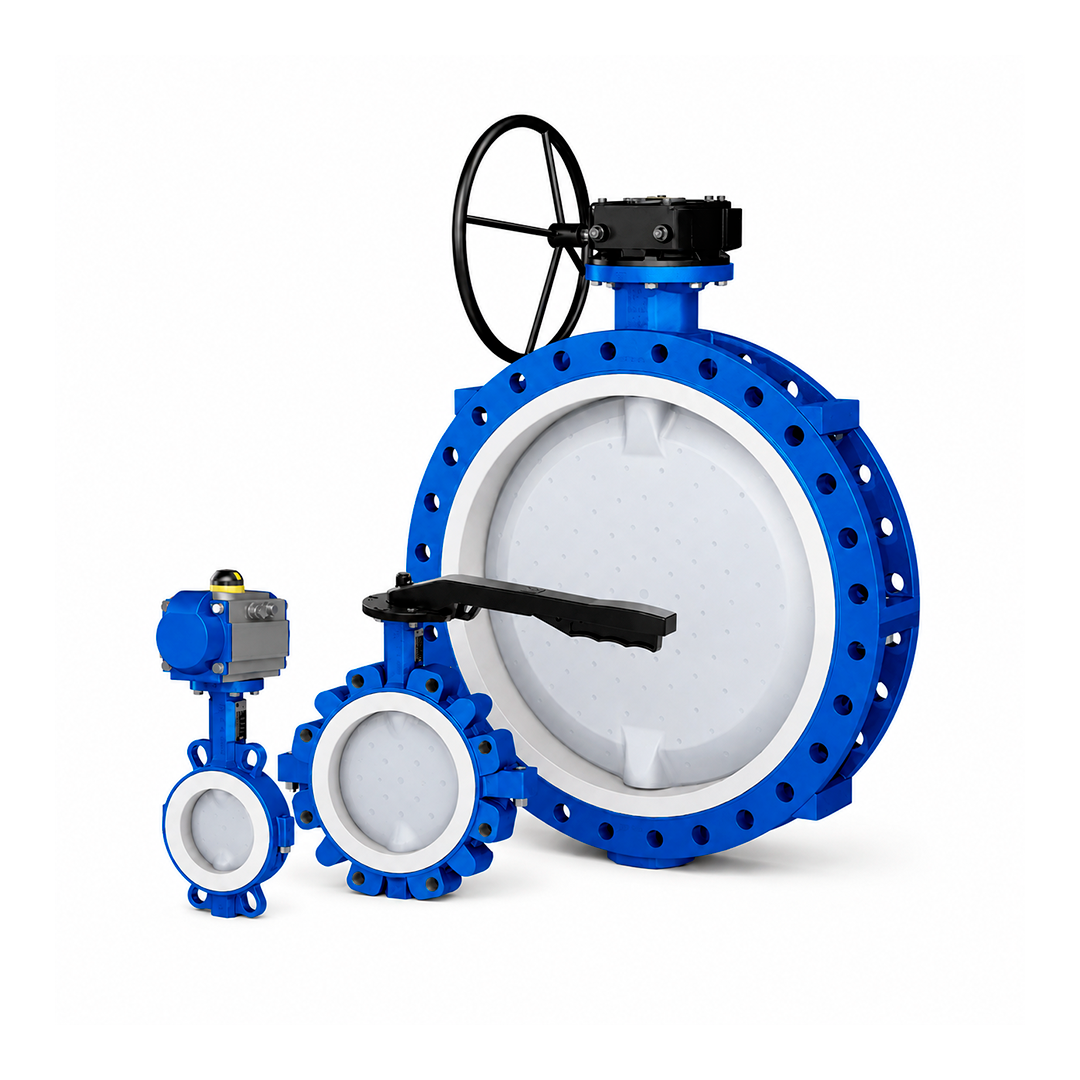

Material cuerpo: fundición nodular, acero inoxidable
Material asiento: PTFE, PTFE reforzado
Material disco: Acero inoxidable, acero al carbono encapsulado con PFA, aceros aleados especiales (duplex, hastelloy)
Conexión: Wafer, Lug, bridada
Tamaño: 1¼″- 36”
Presión: PN10/16, ANSI CL150
Rango de temperatura: –20 °C a 200 °C
Accionamiento: Manual, reductor, neumática, eléctrica
Aplicaciones: Servicio todo/nada y de control de fluidos corrosivos y agresivos de alta pureza.

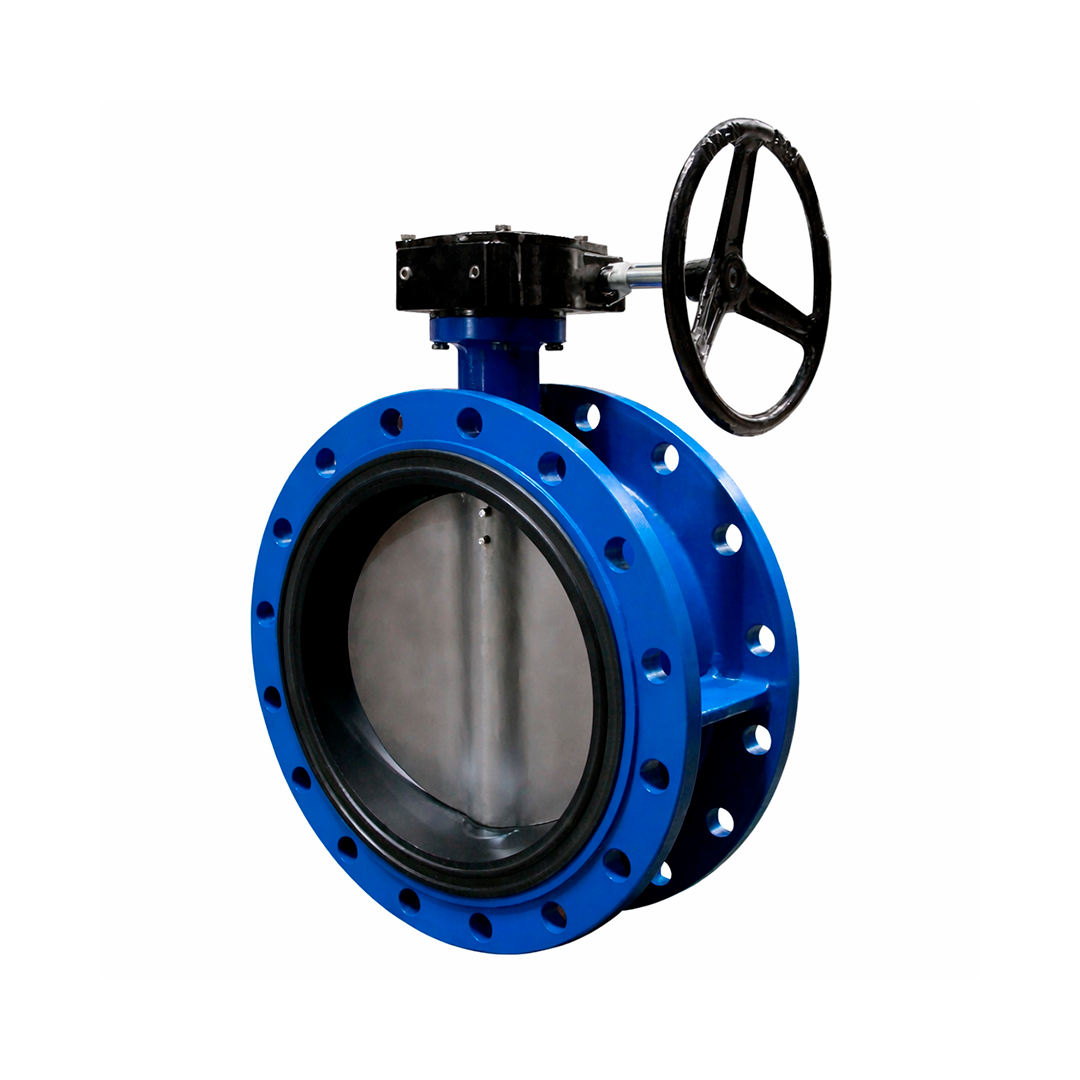

Material: GG25, GGG40/50
Tipo: doble brida
Diseño: EN 593, MSS SP-67, BS 5155
Tipo: GGG40/50-AISI304/316
Entrecaras: EN 558 serie 13/14, API 609, DIN 3202
Asiento: Reemplazable o vulcanizado – EPDM
Tamaño: DN50-DN1200
Conexión: EN1092-2, ASME B16.1/16.42
Rating: PN10/16
Temperatura de funcionamiento: -10ºC a 120ºC para EPDM y 0ºC a 80ºC para NBR.

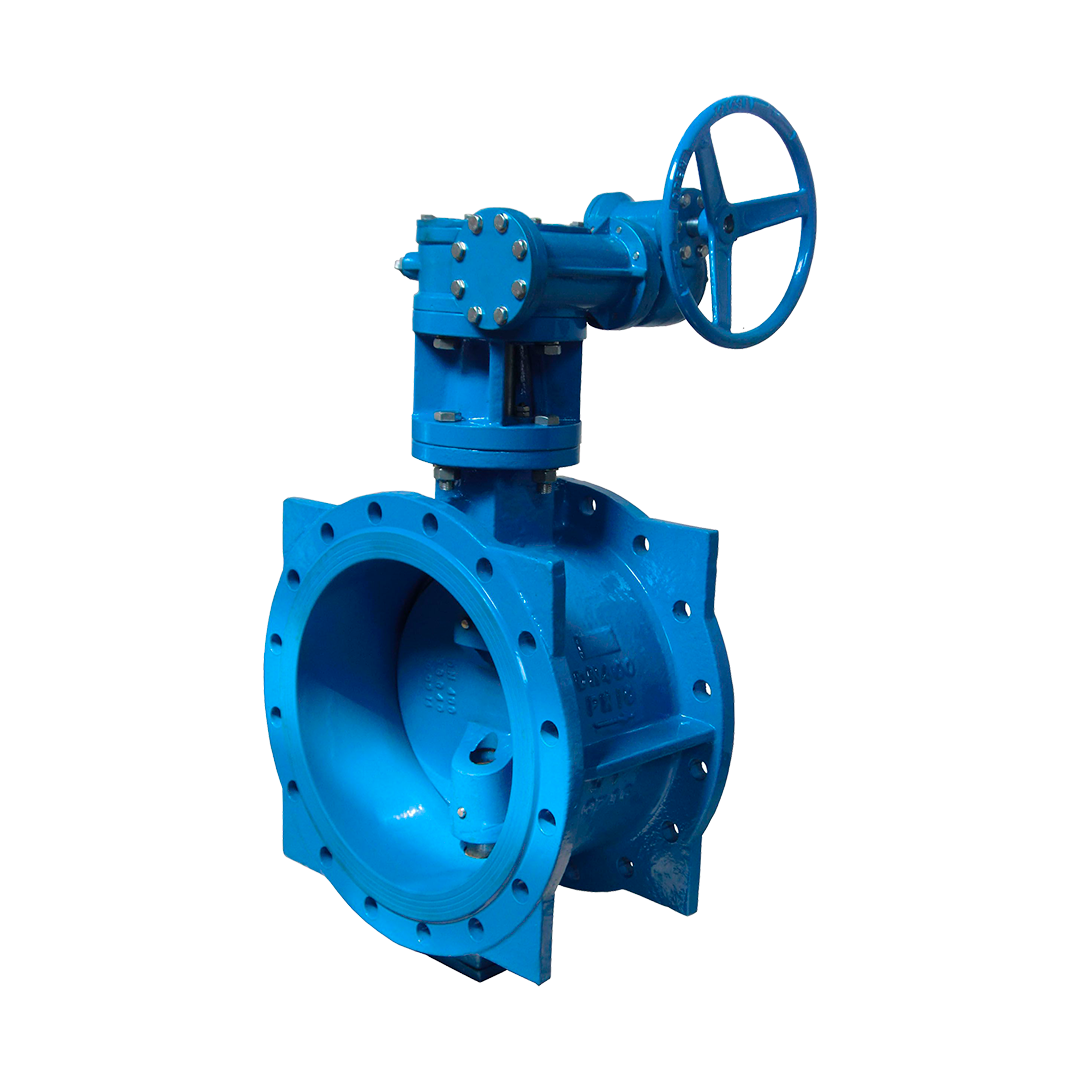

Material: GG25, GGG40/50
Tipo: doble brida
Diseño: EN 593, MSS SP-67, BS 5155
Tipo: GGG40/50-AISI304/316
Entrecaras: EN 558 serie 13/14, API 609, DIN 3202
Asiento: Anillo Integrado
EPDM-NBR-VITON
Tamaño: DN100-DN1600
Conexión: EN1092-2, ASME B16.1/16.42
Rating: PN10/16
Temperatura de funcionamiento: -10ºC a 120ºC para EPDM y 0ºC a 80ºC para NBR.
Material: GG25, GGG40/50
Diseño: API 609, BS 5155, EN 593
Disco: GGG40/50 – AISI 304/316
Asiento: Reemplazable o vulcanizado – EPDM
Brida de montaje: ISO 5211
Tamaño: DN50-DN600
Rating: PN10/16, CL150
Temperatura de funcionamiento: -45ºC a 200ºC
Accionamiento: Palanca, reductor manual, actuador eléctrico o neumático

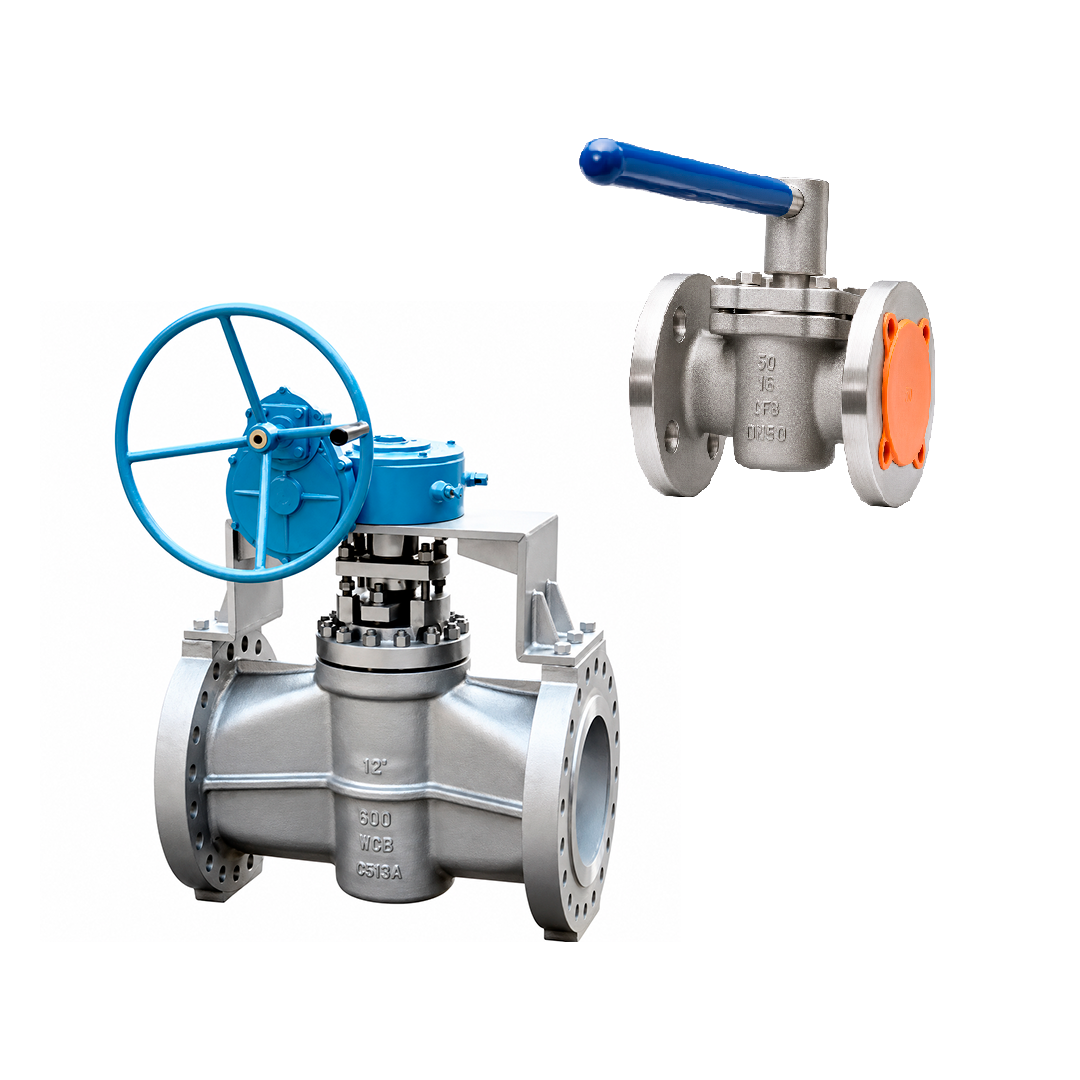

Las válvulas de paso macho son ideales para controlar el flujo de líquidos y gases en aplicaciones mineras. Su diseño simple y robusto garantiza un flujo sin obstrucciones y una gran resistencia a la abrasión, siendo perfectas para el manejo de pulpas y fluidos agresivos en condiciones extremas.
Tipo: Cuerpo cerrado · abierto / Lubricadas · no lubricadas
Material: ASTM A216 WCB, CF8/CF8M, Aceros aleados
Material manguito: EPDM, NBR, PTFE
Diseño: API 599, ASME B16.34
Tamaño: ½»- 24″
Conexión: Bridada, BW
Presión nominal (Rating): PN10/PN150, CL150-900 lbs.
Temperatura: -50°C to 130°C
Accionamiento: Manual, actuador neumático, eléctrico, hidráulico
Aplicaciones: Cierre, control, aislamiento con fluidos abrasivos, corrosivos, con alta concentración de sólidos.

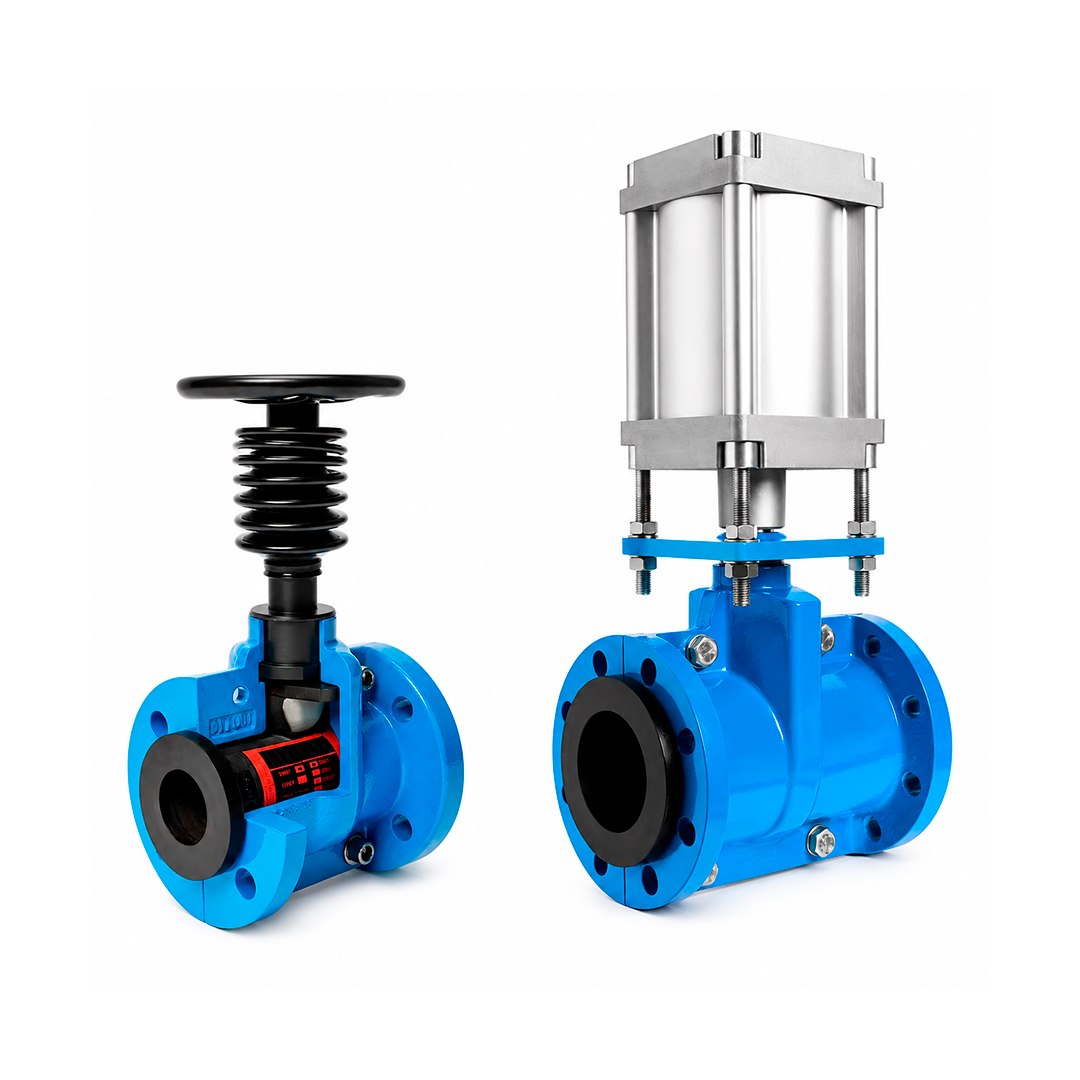

Las válvulas de manguito, ofrecen un control fiable de pulpas, lodos y materiales abrasivos. Su manguito flexible permite un sellado total sin desgaste metálico, garantizando larga vida útil, mínima pérdida de carga y un mantenimiento bajo en condiciones extremas.
Tipo: Cuerpo cerrado/Cuerpo abierto
Material: GG25 / GGG40 / Aluminio
Material manga: EPDM, NBR, Viton, Neopreno, Caucho Natural, Hypalon, Silicona
Tamaño: 2″- 10″
Conexión: Bridada PN10, CL 150 lbs.
Presión nominal (Rating): PN6/16, CL150 lbs
Temperatura: -30 °C a +120 °C EPDM/NBR/Caucho Natural/Hypalon
-30ºC a + 180 °C Viton/+220 ºC Silicona
Accionamiento: Manual, actuador neumático, eléctrico, hidráulico
Aplicaciones: Cierre, control, aislamiento con lodos, polvos, sustancias granulares abrasivas, corrosivas y con temperatura.

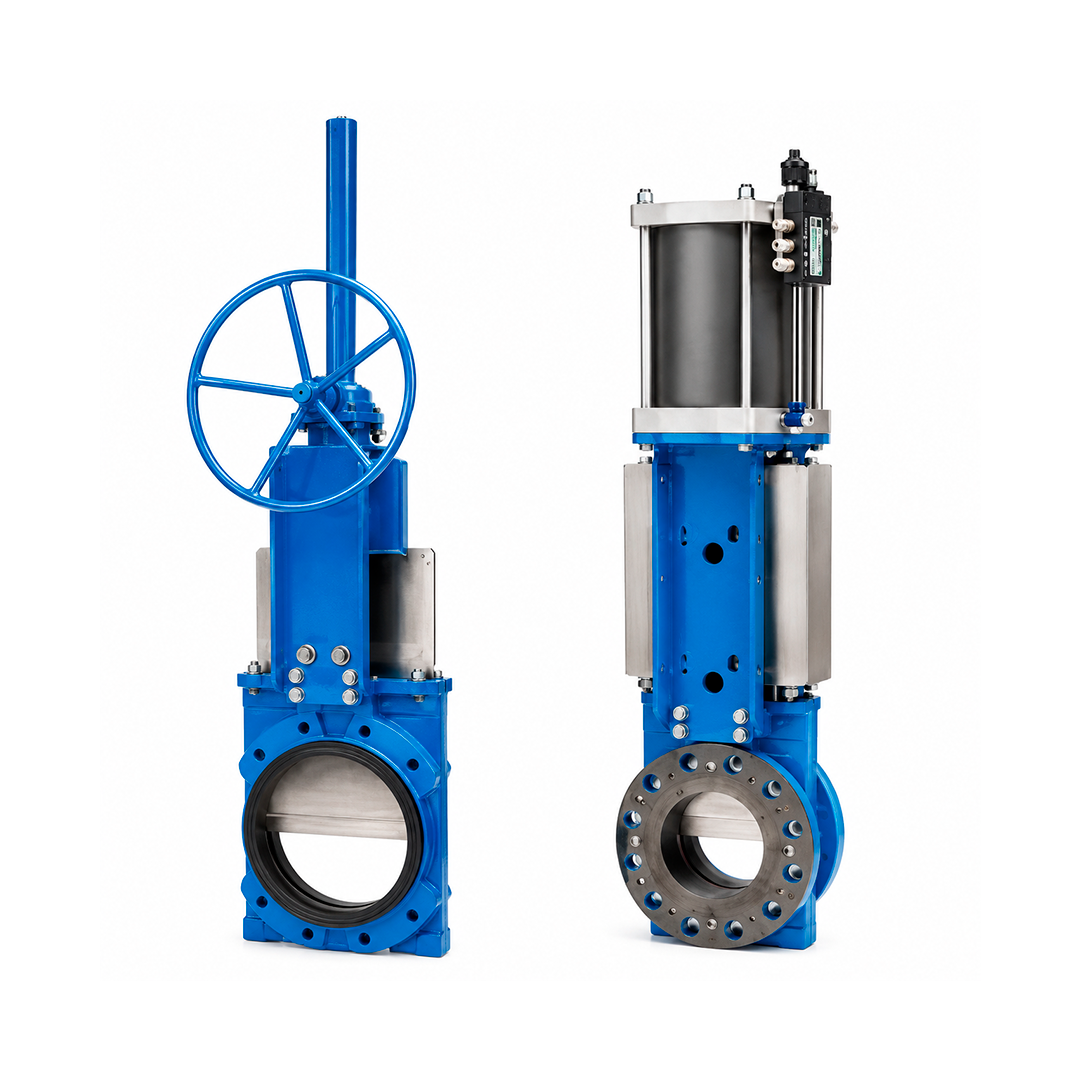

Las válvulas de guillotina son esenciales en la minería para el manejo de pulpas y materiales abrasivos. Su diseño de corte directo permite un control preciso del flujo y cierre hermético, garantizando resistencia al desgaste, mínima pérdida de presión y operación confiable en entornos exigentes.
Tipo: Wafer/Lug , Unidireccional/Bidireccional
Material: Fundición nodular ASTM A536/ EN GJS400, Acero al carbono S275JR
Material asiento: EPDM, Caucho, Neopreno, Nitrilo, Viton, o metal‑metal
Material guillotina: AISI 304/316
Tamaño: DN50-DN900
Presión nominal (Rating): PN10/PN20, ANSI CL150/300 lbs.
Temperatura: GJS 400: -10°C / 80°C
CF8M: -20°C / 80°C
Accionamiento: Manual, actuador neumático, eléctrico, hidráulico
Aplicaciones: Conducción de pulpas de alta concentración de sólidos, procesos de lixiviación, procesos de espesamiento y filtración.

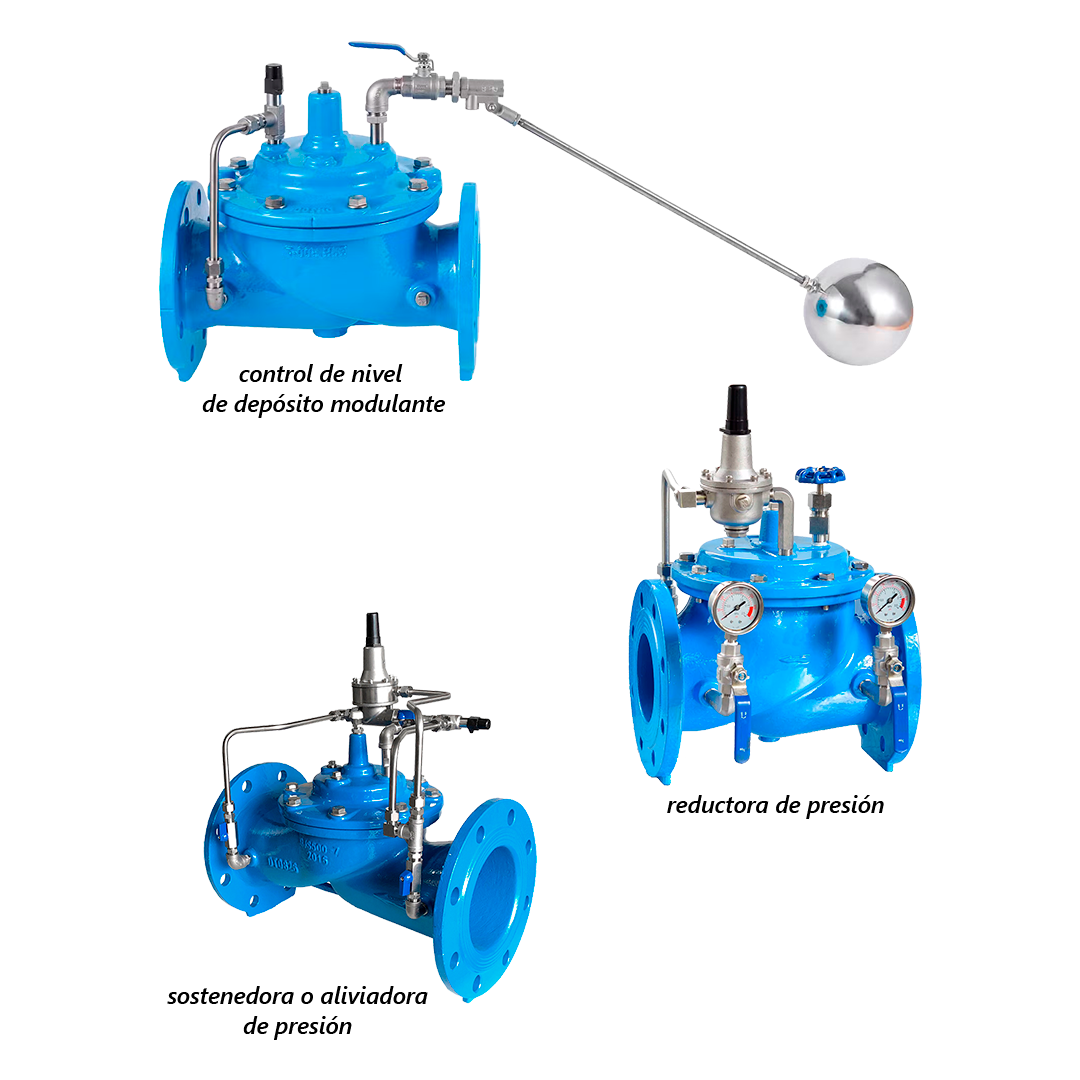

Las válvulas de control son componentes esenciales en los sistemas hidráulicos que permiten regular, abrir o cerrar el paso del flujo de manera precisa. Su función principal es garantizar un manejo eficiente del caudal y la presión del agua, optimizando así el rendimiento de redes de distribución, plantas de tratamiento y sistemas de riego. Fabricadas con materiales de alta resistencia como el acero inoxidable, el hierro fundido o el bronce, estas válvulas están diseñadas para soportar condiciones exigentes y ofrecer una larga vida útil. Al elegir una válvula de control adecuada, se logra no solo un funcionamiento seguro y estable del sistema, sino también un ahorro significativo en mantenimiento y consumo energético.
Material: GGG50, AISI 304 / 316 / 316L
Diseño: EN 1074-5, BS EN 1567
Tipo: Control de nivel mediante flotador
Entrecaras: EN 558-1
Tamaño: DN50 – DN1000
Conexión: Bridada EN 1092-2 (ISO 7005-2)
Presión nominal (Rating): PN10/16
Temperatura de funcionamiento: de -10 °C a 70 °C
Las válvulas de pie son componentes esenciales en sistemas de bombeo, diseñadas para mantener el cebado de la bomba y evitar el retroceso del fluido.
Incorporan un cuerpo robusto y una rejilla filtrante que impide la entrada de impurezas, garantizando un funcionamiento seguro y eficiente.
Estas válvulas de retención se instalan en la aspiración de las bombas y están disponibles en diversos materiales y tamaños, adaptándose a aplicaciones de agua, riego, tratamiento de fluidos y procesos industriales.
Su fiabilidad y bajo mantenimiento las convierten en una solución ideal para sistemas hidráulicos exigentes.
Material: GG25, EN-GJL-250/400, GGG50
Filtro: AISI 304
Diseño: BS 5153
Tipo: Con 1 o 2 bridas
Tamaño: DN50-DN300
Conexión: EN 1092-2, ASME B16.1/16.42
Rating: PN10/16, CL125/150
Temperatura de funcionamiento: 0ºC a 90ºC

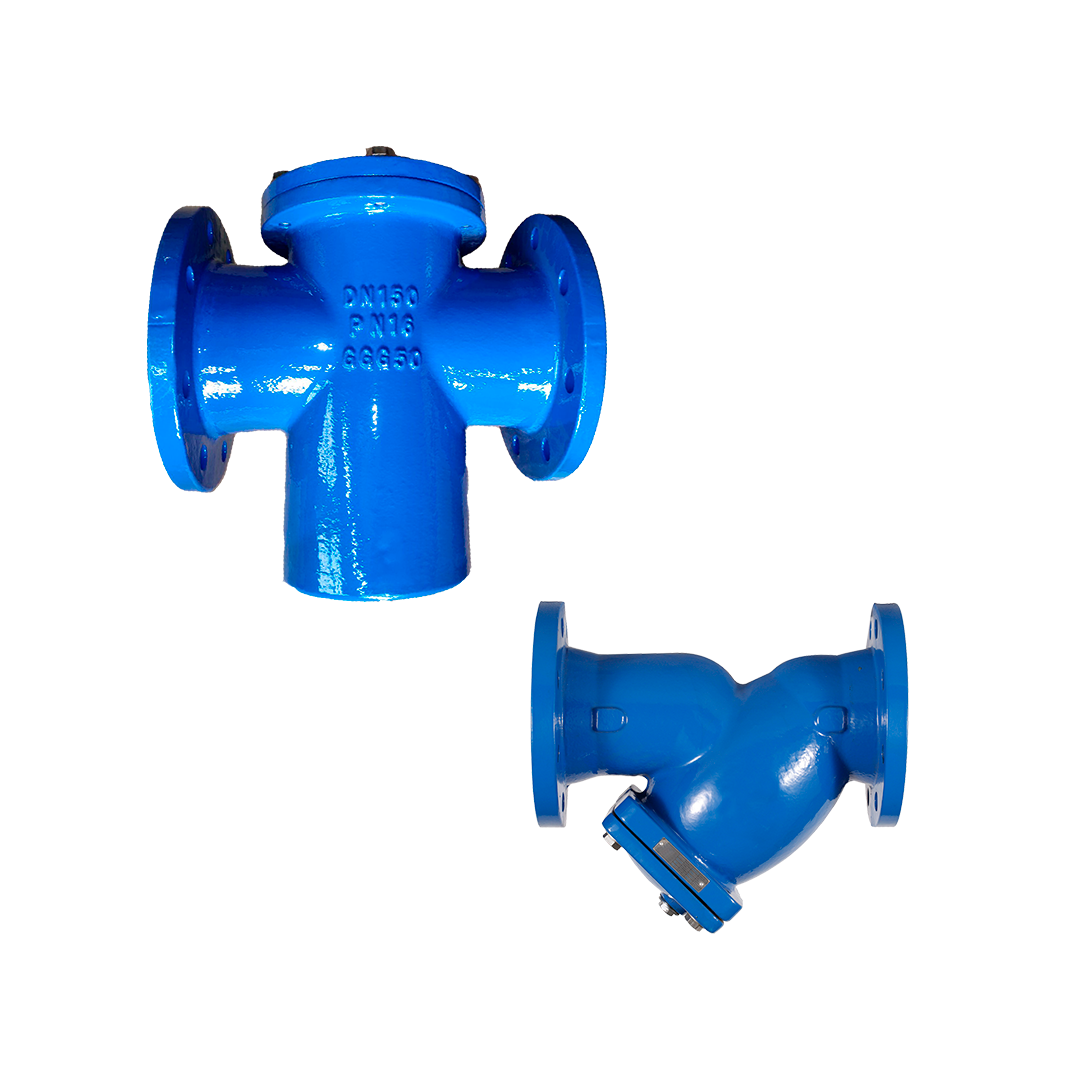

Son elementos utilizados en los sistemas de tuberías para procesos industriales para retener las impurezas que contienen los fluidos. Se componen principalmente del cuerpo y un elemento filtrante o tamiz y generalmente disponen de un mecanismo de purga para poder eliminar las impurezas sin desmontar el tamiz.
Material: GG25 (ASTM A126), GGG40/50
Filtro: AISI 304
Tipo: Cesto , En Y
Entrecaras: EN 558, ASME B16.10, DIN 3202 F1
Tamaño: Bridados: DN15-DN500 / Roscados: DN15-DN80
Conexión: EN 1092-2, ASME B16.1/16.42, ANSI B1.20.1 NPT, BSP
Rating: PN10/16, CL125/150
Temperatura de funcionamiento: 0ºC a 80ºC
Material: A105N, A105N, A350 LF2, A182 F11, A182 F304, A182F316
A216 WCB, A351 CF8, A351 CF8M, A351 CF3, A351 CF3M
Diseño: BS5352
Tipo: Y, cesto,
Conexión: SW (ANSI B16.11), BW (ANSI B16.25), Roscada (ANSI B1.20.1), Bridada (ANSI B16.5)
Tamaño: ½”-12”
Rating: CL 150-300-600-800-1500-2500
Material: GG25, GGG40, A126B, A536
Tipo: Y, cesto.
Entrecaras: DIN3202 F1
Conexión: Bridada (EN1092-1)
Tamaño: DN50-300
Rating: PN10/16

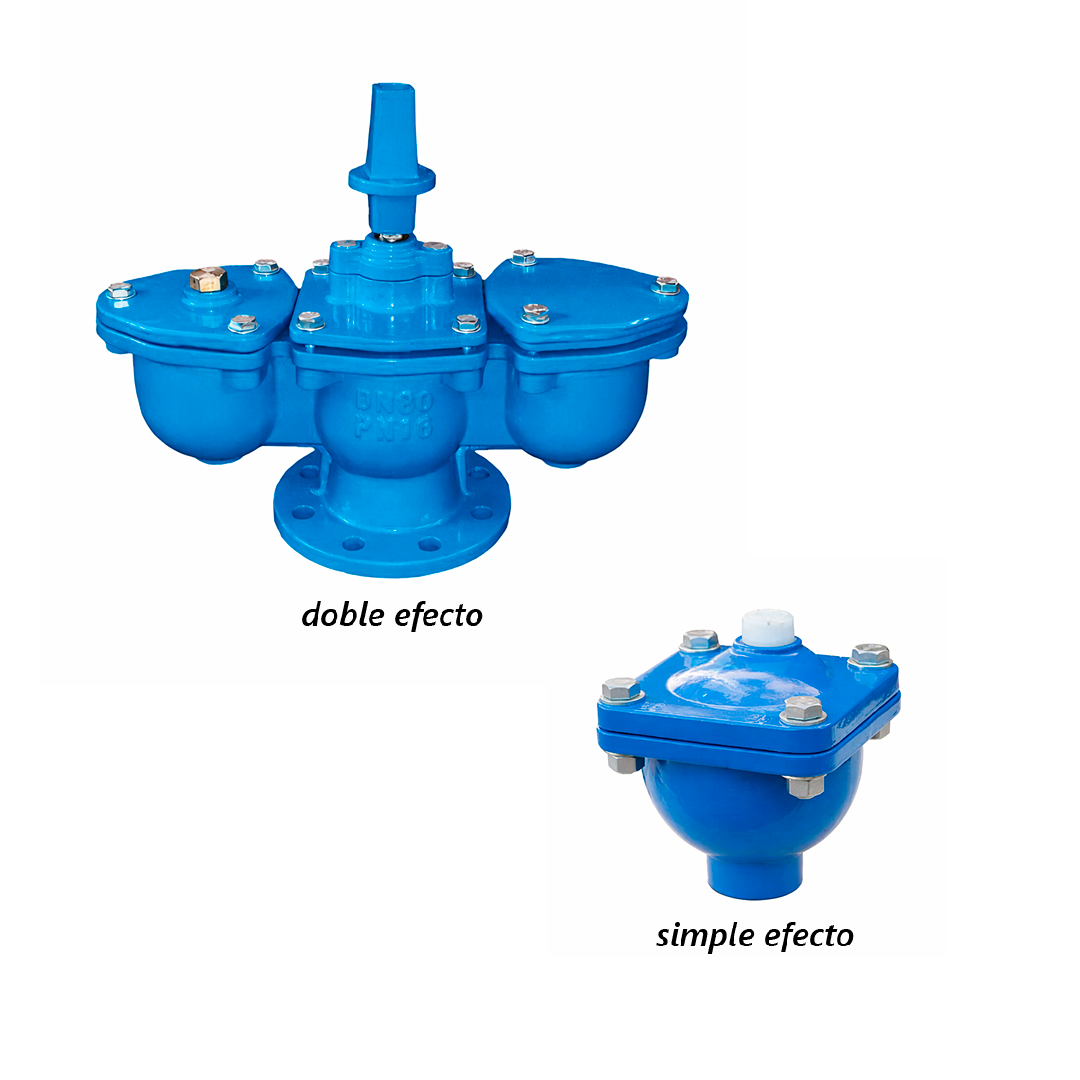

Las válvulas de ventosa son dispositivos técnicos fundamentales en sistemas hidráulicos a presión, cuya función es controlar la admisión y expulsión automática del aire dentro de las conducciones para garantizar la integridad y eficiencia del sistema.
Operan mediante un flotador interno que cierra el orificio de aire cuando el líquido llena la tubería, y que se abre para permitir la admisión de aire cuando se produce una depresión, evitando el colapso de la tubería por vacío.
Existen válvulas ventosas bifuncionales, que gestionan la entrada y salida de aire durante llenado y vaciado, y ventosas trifuncionales, que además purgan pequeñas burbujas de aire resultantes del movimiento del fluido, asegurando un funcionamiento sin golpes de ariete ni pérdidas energéticas.
Están diseñadas para funcionar bajo presiones elevadas (hasta 16 bar), con cuerpos robustos y resistentes a la corrosión, y se instalan en puntos estratégicos como puntos altos, cambios de pendiente, y cerca de bombas o válvulas reductoras para optimizar la protección de las instalaciones hidráulicas.
Material: GG25, GGG40/50
Diseño: GG25, GGG40/50
Tipo: Simple efecto, trifuncional o doble efecto
Tamaño: DN50-DN300
Conexión: Bridada (EN1092-2, ASME B.16.1/16.42)
Roscada (ANSI B1.20.1 NPT, BSP)
Rating: PN10/16, CL 125/150
Temperatura de funcionamiento: 0º a 80ºC
