Equipos de vapor y condensados

VÁLVULAS REDUCTORAS DE PRESIÓN

Las válvulas reductoras de presión para vapor, son válvulas automáticas específicamente diseñadas para reducir la presión del vapor hasta el valor necesario en los puntos de consumo de una instalación. Controlan la presión del vapor de salida de la válvula ajustando automáticamente su apertura de manera que dicha presión no varíe aunque aumente el caudal que la atraviesa o fluctúe la presión del vapor de entrada.

VÁLVULAS REDUCTORAS DE PRESIÓN AUTOPILOTADAS DE PISTÓN

Material cuerpo: Hierro Dúctil, Acero Inoxidable

Material válvula/asiento válvula: Acero inoxidable

Material pistón/cilindro: Latón, Bronce o Acero inoxidable

Presión entrada: 0.1 Mpa- 1.6 Mpa

Presión salida: 0.03 Mpa-0.9 Mpa
0.9 Mpa a 1.4 Mpa
Máx. Temperatura: 220ºC

Tamaño: DN15-DN100 / ½”-4”

Conexión: Roscada ANSI B1.20.1 NPT y JIS Rc (BSP) y bridada EN PN16 y JIS 10K FF

Aplicación: Vapor, aire y fluidos no peligrosos

VÁLVULAS REDUCTORAS DE PRESIÓN AUTOPILOTADAS DE DIAFRAGMA

Material cuerpo: Hierro Dúctil, Acero al carbono, Acero Inoxidable

Material válvula/asiento válvula: Acero inoxidable

Material Válvula piloto/asiento válvula piloto: Acero inoxidable

Material Diafragma: Acero inoxidable

Presión entrada: 0.1 Mpa- 1.7 Mpa

Presión salida: (A) 0.02 Mpa – 0.15 Mpa (B) 0.1 Mpa – 1.4 Mpa
(C) 1.3 Mpa – 1.7 Mpa

Máx. Temperatura: 220ºC
Tamaño: DN15-DN200 / ½”-8”

Conexión: Roscada ANSI B1.20.1 NPT y JIS Rc (BSP) y bridada EN PN25, JIS 10K FF, JIS 20K RF, ANSI CL.150, ANSI CL.300

Aplicación: Vapor

VÁLVULAS REDUCTORAS DE PRESIÓN DE ACCIÓN DIRECTA DE FUELLE

Material cuerpo: Bronce, Acero Inoxidable, Hierro Ductil

Material válvula/asiento válvula: Acero inoxidable

Material Husillo: Acero inoxidable

Material Fuelle: Bronce
Presión entrada: 1.7 Mpa (Bronce) – 2.0 (Acero Inoxidable)

Presión salida: (A) 0.02 Mpa – 0.1 Mpa (B) 0.05 Mpa-0.4 Mpa
(C) 0.35 Mpa-1.0 Mpa
Máx. Temperatura: 220ºC

Tamaño: DN15-DN50 / ½”-2”

Conexión: Roscada ANSI B1.20.1 NPT y JIS Rc (BSP)

Aplicación: Vapor

VÁLVULAS REDUCTORAS DE PRESIÓN ACCIÓN DIRECTA DE DIAFRAGMA

Material cuerpo: Hierro Ductil

Material válvula/asiento válvula: Acero inoxidable

Material Diafragma: Acero inoxidable

Presión entrada: 0.1 Mpa – 2.0 Mpa

Presión salida: 0.05 Mpa -1.4 Mpa

Máx. Temperatura: 220ºC

Tamaño: DN15-DN100 / ½”-4”

Conexión: Roscada ANSI B1.20.1 NPT y JIS Rc (BSP) y bridadas JIS 10K FF, JIS 20K, ANSI CL.150, EN PN25

Aplicación: Vapor

VÁLVULAS REGULADORAS DE TEMPERATURA

Son dispositivos de regulación, en los que el medidor toma la energía del propio fluido a regular y acciona la válvula. Están compuestas de una válvula y un termostato de regulación.

El vapor industrial, tipos y equipos

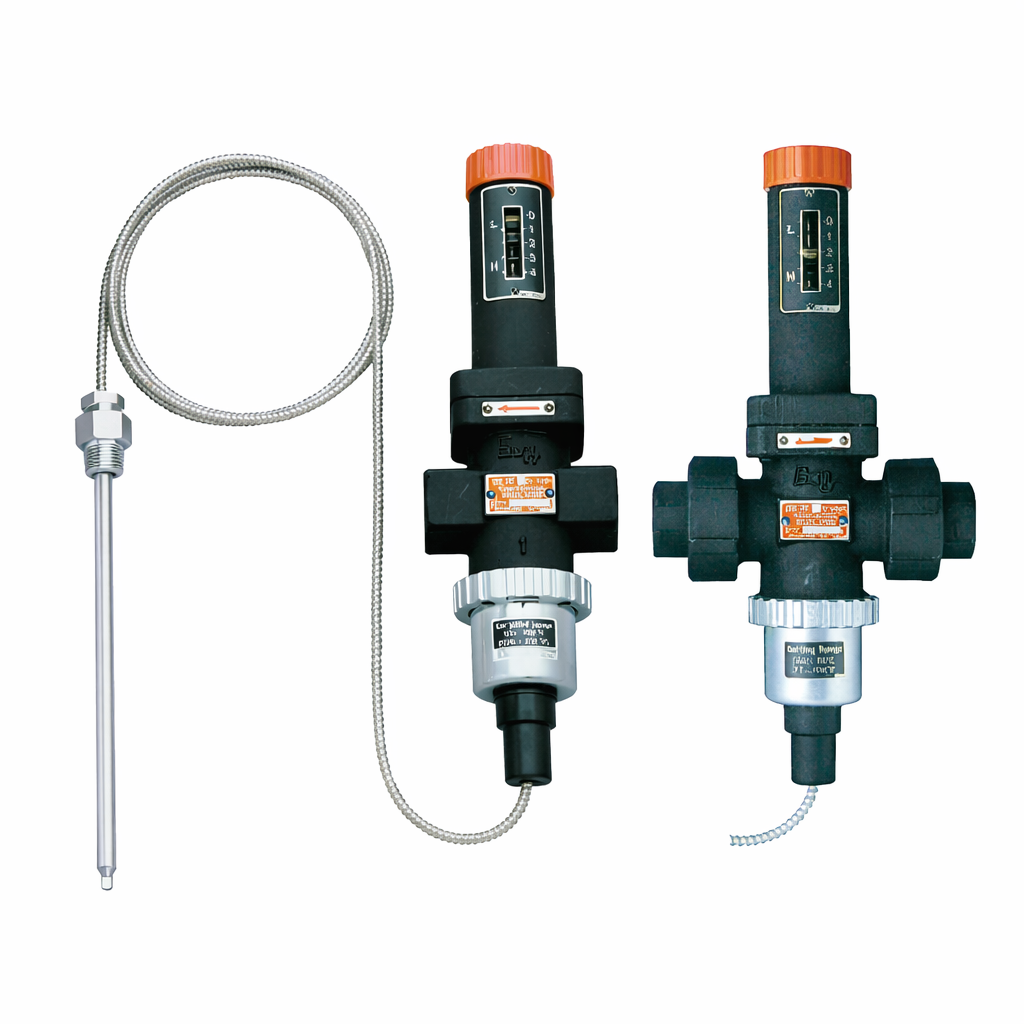

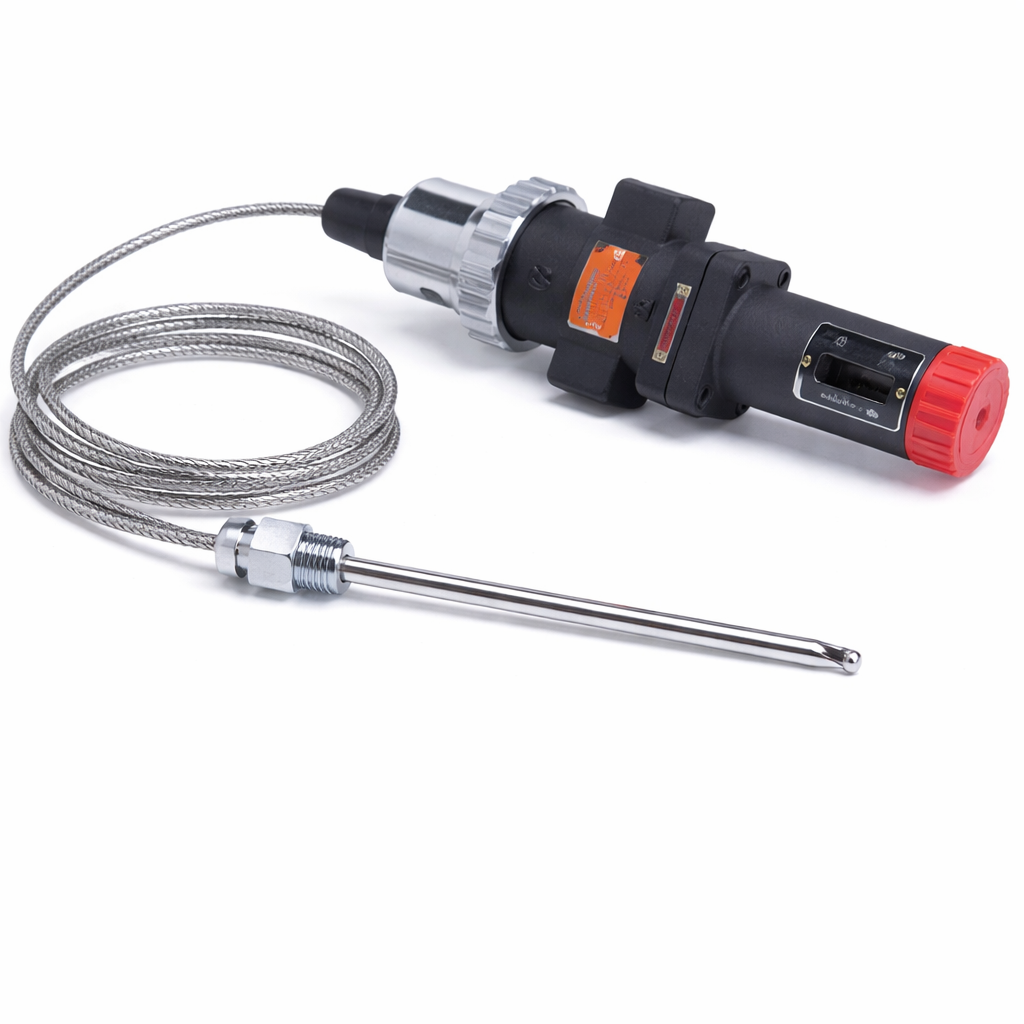

REGULADOR DE TEMPERATURA ACCIÓN DIRECTA TIPO FUELLE

Material cuerpo: Bronce

Material disco válvula: PTFE

Material asiento válvula: Acero inoxidable

Máx. Presión trabajo: 1.0 Mpa (Vapor) – 1.7 Mpa (Agua Caliente)

Máx. Temperatura: 185ºC
Tamaño: DN15, DN20, DN25 / ½”, ¾”, 1”

Conexión: Roscada ANSI B1.20.1 NPT y JIS Rc (BSP)

Sensor: Cobre y acero inoxidable. Largo std: 2m.

Conexión: Roscada JIS Rc (BSP)

Rango de Ajuste Temperaturas: 0-35, 25-70, 40-100, 60-130, 70-150

Aplicación: Vapor, Agua Caliente, Refrigeración

REGULADOR DE TEMPERATURA AUTOPILOTADO TIPO FUELLE

Material cuerpo: Hierro ductil

Material válvula/asiento válvula: Acero inoxidable

Material Diafragma: Acero inoxidable

Material válvula piloto/asiento válvula piloto: Acero inoxidable

Máx. Presión trabajo: 2.0 Mpa

Tamaño: DN15-DN100 / ½”-4”

Conexión: Roscada ANSI B1.20.1 NPT y JIS Rc (BSP) y bridadas JIS 10K FF, JIS 20K, ANSI CL.150, EN PN25

Sensor: Cobre y acero inoxidable. Largo std: 2m.

Conexión: Roscada JIS Rc (BSP)

Rango de Ajuste Temperaturas: -8-15, 10-36, 30-62, 55-94, 80-127, 115-183

Aplicación: Vapor, Agua Caliente

VÁLVULAS DE SEGURIDAD Y ALIVIO

Las válvulas de seguridad y alivio están diseñadas para abrir y liberar fluido cuando la presión en un sistema supera un valor establecido. Esta apertura puede ser total (válvulas de seguridad) y se utilizan principalmente en instalaciones de gases y vapor o puede ser gradual (válvulas de alivio de presión) siendo idóneas en instalaciones de líquidos.

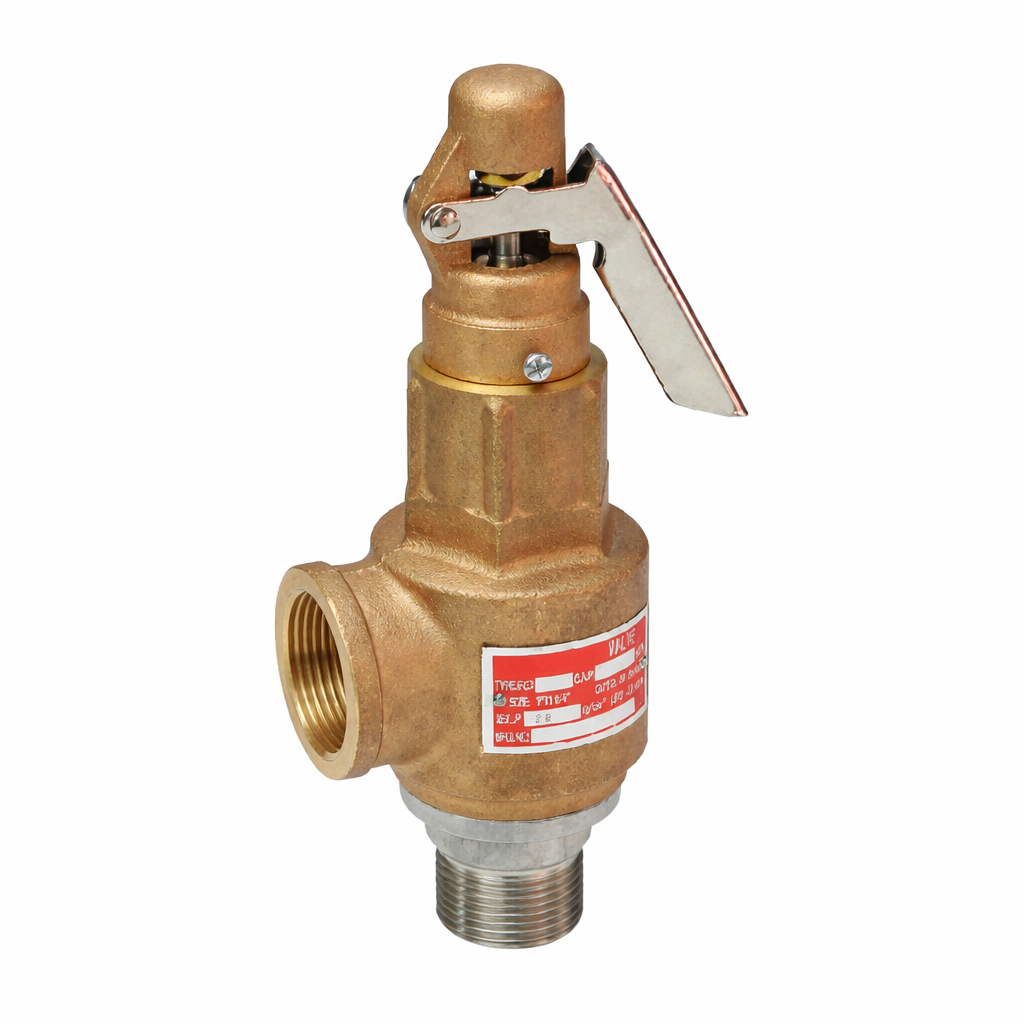

VÁLVULA DE SEGURIDAD DE BRONCE

Material: Bronce

Internos: Latón, Acero inoxidable

Disco: Acero inox., Teflón, Vitón

Bonete: con palanca, cerrado

Presión trabajo: 0.1-25 Kg/cm2, 0.1-40 Kg/cm2

Max. Temperatura: -45ºC-225ºC

Tamaño: ½”-2 1/2”

Conexión: Roscada ANSI B1.20.1 y BSPP

Aplicación: Agua, Gas, Vapor, líquidos corrosivos y no corrosivos

VÁLVULA DE SEGURIDAD ACERO INOXIDABLE

Material: A351 CF8 y A351 CF8M

Internos: AISI 304 y AISI 316

Disco: Acero inox., Teflón, Vitón

Bonete: con palanca, cerrado

Presión Trabajo: 0.1-110 Kg/cm2

Max. Temperatura: -196ºC-350ºC

Tamaño: ½”-2 1/2”

Conexión: Roscada ANSI B1.20.1 y BSPP

Aplicación: Agua, Gas, Vapor, líquidos corrosivos y no corrosivos

VÁLVULA DE SEGURIDAD DE HIERRO FUNDIDO/DUCTIL

Material: EN-JL1040, EN-JS1049

Diseño: ISO 4126,

Bonete: Cerrado, abierto, con palanca, capuchón estanco y no estanco

Máx.Temperatura: 350ºC

Conexión: Bridada PN16/PN25/PN40

Tamaño: DN15-DN350

Rating: PN16,PN25,PN40

Aplicaciones: Vapor, gases, fluidos térmicos, lubricación, aire comprimido,

VÁLVULA DE SEGURIDAD ACERO

Material: WCB, WCC, A351 CF8M

Diseño: ASME Sección VIII, API526

Bonete: Cerrado, abierto, con palanca, capuchón estanco y no estanco

Máx. Temperatura: 450ºC

Conexión: Bridada ANSI CL. 150, ANSI CL300, ANSI CL600…

Tamaño: ½”-8”

Rating: CL 150-300-600

Aplicaciones: Vapor, gases, fluidos térmicos, lubricación, aire comprimido,

TRAMPAS DE VAPOR

Una trampa de vapor es una válvula automática que descarga condensados sin permitir que escape vapor vivo. Las trampas de vapor optimizan el drenaje del condensado en los sistemas de vapor manteniendo las condiciones de presión y temperatura del vapor requeridos en los procesos, Eliminan el aire y otros gases no condensables, pues que disminuyen el coeficiente de transferencia de calor y evita pérdidas de vapor de alto contenido energético, así como agua del sistema.

TRAMPA DE VAPOR DE CUBO INVERTIDO HIERRO FUNDIDO/DUCTIL

Material cuerpo: Hierro Fundido/Ductil

Internos: Acero Inoxidable

Máx. Presión de trabajo: 17 Kg/cm2

Máx, Temperatura: 230ºC

Tamaños: DN15/DN80

Capacidad descarga: 50-9.000 Kg/hr

Conexión: Roscada ANSI B1.20.1 NPT y BSPT y bridadas, ANSI B16.5 RF CL.150, EN1092 PN25

TRAMPA DE VAPOR DE CUBO INVERTIDO ACERO CARBONO

Material cuerpo: Acero Carbono ASTM A216 WCB

Internos: Acero Inoxidable

Máx.Presión de trabajo: 41 Kg/cm2

Máx, Temperatura: 320ºC

Tamaños: DN15/DN80

Capacidad descarga: 50-9.000 Kg/hr

Conexión: Roscada ANSI B1.20.1 NPT y BSPT y bridadas, ANSI B16.5 RF CL.150, EN1092 PN25

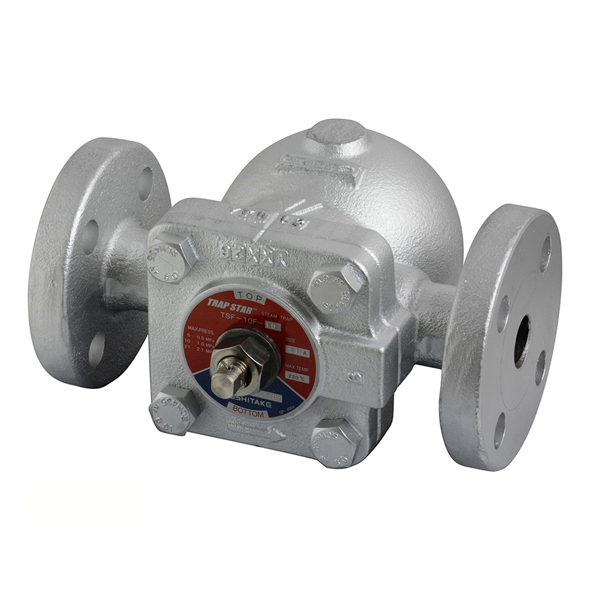

TRAMPA DE VAPOR DE BOYA FLOTANTE HIERRO FUNDIDO/DUCTIL

Material cuerpo: Hierro Fundido/Ductil

Internos: Acero Inoxidable

Máx. Presión de trabajo: 17 Kg/cm2

Máx, Temperatura: 230ºC

Tamaños: DN15/DN100

Capacidad descarga: 50-90.000 Kg/hr

Conexión: Roscada ANSI B1.20.1 NPT y BSPT y bridadas, ANSI B16.5 RF CL.150, EN1092 PN25

TRAMPA DE VAPOR DE BOYA FLOTANTE ACERO CARBONO

Material cuerpo: Acero Carbono ASTM A216 WCB

Internos: Acero Inoxidable

Máx.Presión de trabajo: 32 Kg/cm2

Máx, Temperatura: 320ºC

Tamaños: DN15/DN100

Capacidad descarga: 50-120.000 Kg/hr

Conexión: Roscada ANSI B1.20.1 NPT y BSPT y bridadas, ANSI B16.5 RF CL.150, EN1092 PN25, EN1092 PN40

TRAMPA DE VAPOR DE BOYA FLOTANTE ACERO INOXIDABLE

Material cuerpo: Acero inoxidable ASTM A351 CF8M, AISI 304, AISI304L, AISI316

Internos: Acero Inoxidable

Máx. Presión de trabajo: 30 Kg/cm2, 32 Kg/cm2,

Máx. Temperatura: 320ºC

Tamaños: DN15/DN80

Capacidad descarga: 50-60.000 Kg/hr

Conexión: Roscada ANSI B1.20.1 NPT y BSPT y bridadas ANSI B16.5 RF CL.150, EN1092 PN25

TRAMPAS DE VAPOR TERMODINÁMICAS HIERRO FUNDIDO

Material cuerpo: Hierro Dúctil/

Material disco/asiento: Acero inoxidable

Máx. Presión de trabajo: 2.0 Mpa

Máx. Temperatura: 220ºC

Tamaños: DN15/DN25

Conexión: Roscada ANSI B1.20.1 NPT y JIS Rc (BSP) y bridadas JIS 10K, JIS 20K y EN1092 PN16/25

Aplicación: Vapor Condensado

TRAMPAS DE VAPOR TERMODINÁMICAS ACERO INOXIDABLE

Material cuerpo: Acero inoxidable

Material disco/asiento: Acero inoxidable

Máx. Presión de trabajo: 4.2 Mpa

Máx. Temperatura: 425ºC

Tamaños: DN10/DN25

Conexión: Roscada ANSI B1.20.1 NPT y JIS Rc (BSP) y bridadas JIS 10K, JIS 20K, JIS 30, JIS40, EN1092 PN16/25, ANSI CL.150 y ANSI CL.300

Aplicación: Vapor Condensado

TRAMPAS DE VAPOR TERMODINÁMICAS DE ACERO CARBONO

Material cuerpo: Acero Carbono ASTM A216 WCB, Acero forjado inoxidable

Material disco/asiento: Acero Inoxidable

Máx. Presión de trabajo: 4.6 Mpa

Máx. Temperatura: 350ºC (acero carbono) – 125ºC (Acero forjado inoxidable)

Tamaños: DN15/DN100

Capacidad descarga: 1.800 Kg/hr

Conexión: Roscada ANSI B1.20.1 NPT, BSPT y BSPP y bridadas ANSI B16.5 RF CL.150, EN1092 PN16

Aplicación: Vapor Condensado

TRAMPAS DE VAPOR TERMOSTÁTICAS DE ACERO CARBONO

Material cuerpo: Acero carbono ASTM A216 WCB, Acero forjado ASTM A105, Acero inoxidable

Disco/Fuelle: Acero Inoxidable

Máx. Presión de trabajo: 1.6 Mpa

Máx. Temperatura: 250ºC

Tamaños: DN15/DN50

Capacidad descarga: 700 Kg/hr

Conexión: Roscada ANSI B1.20.1 NPT BSPT y BSPP y bridadas ANSI B16.5 RF CL.150, EN1092 PN16

Aplicación: Vapor Condensado

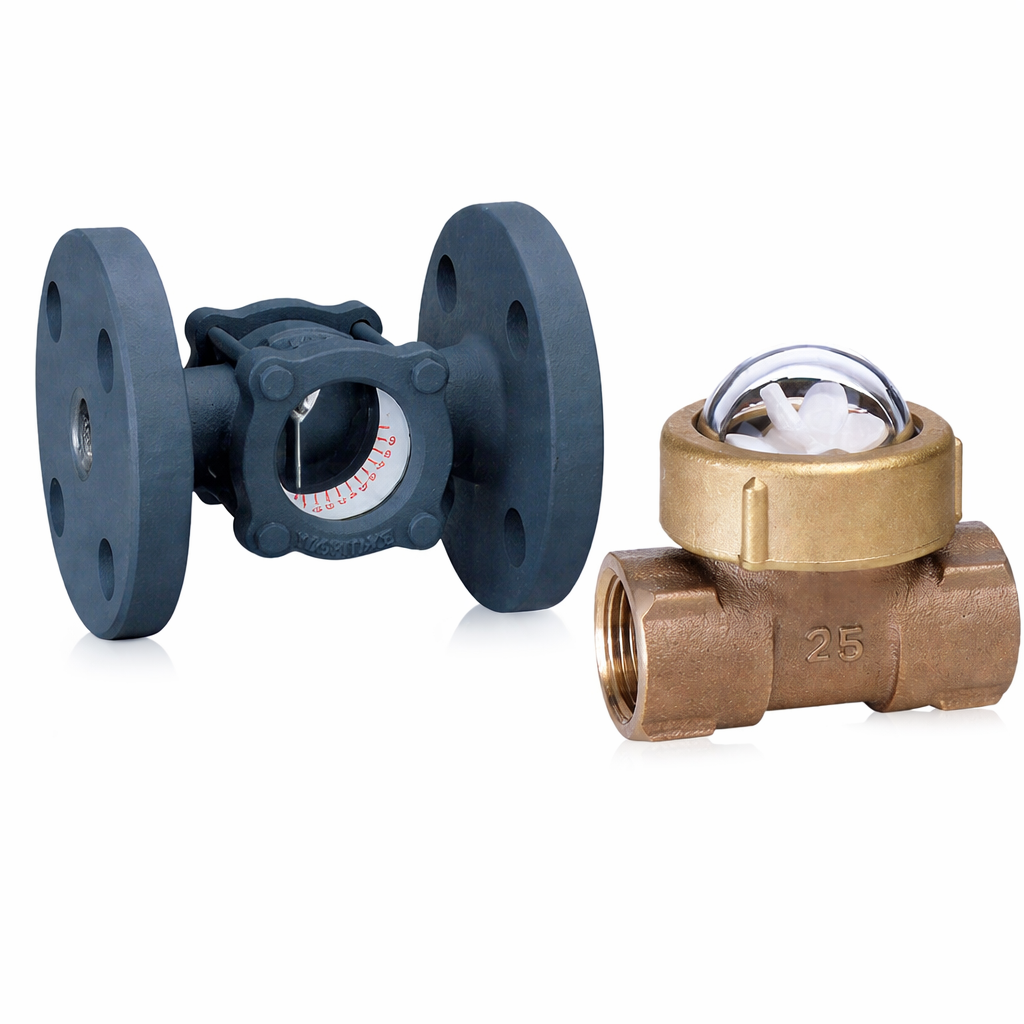

MIRILLAS

Las mirillas se utilizan para supervisar visualmente el flujo en una tubería y poder evaluar el correcto sentido de flujo, detectar cualquier obstrucción del flujo por bloqueos de válvulas, filtros y otros equipos, identificar fugas de vapor, inspeccionar viscosidad, turbiedad y el color del producto por todo el proceso.

Material: Hierro dúctil, Acero inoxidable

Máx. Presión trabajo: 1.6 Mpa

Max. Temperatura: 150ºC

Tamaños: DN15-DN50

Conexión: Roscada ANSI B1.20.1 NPT BSPT y BSPP y bridadas ANSI B16.5 RF CL.150, EN1092 PN16

Aplicación: Agua, Aceite, Vapor Condensado

INDICADORES DE NIVEL

Son niveles mecánicos que permiten la visualización / medición del nivel de líquidos, gases y vapor en los diferentes equipos.

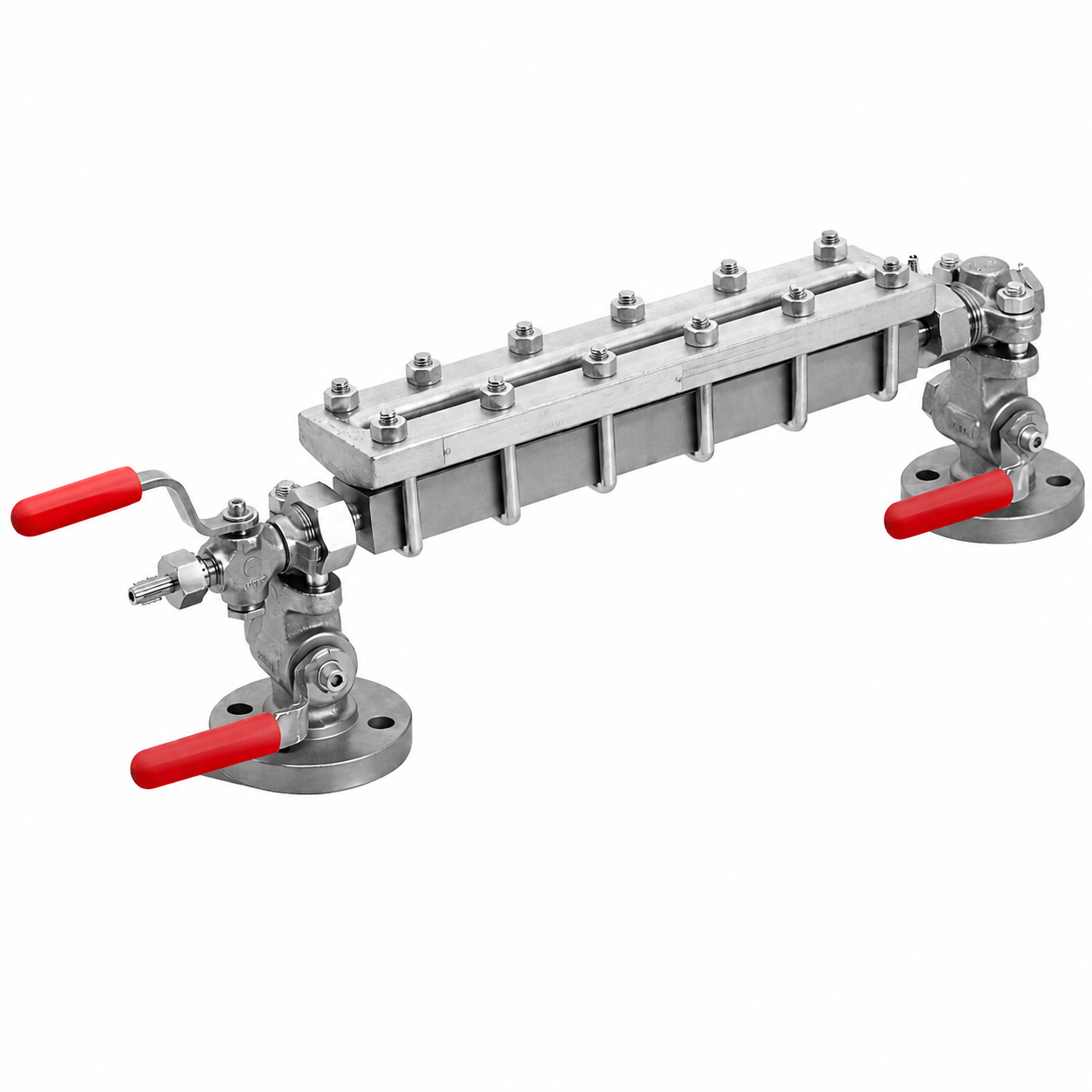

INDICADOR DE NIVEL REFLEX

Material: A105N, AISI 304, AISI 316

Diseño: con tubo y prensa estopa o con boquilla roscada

Máx. Presión trabajo: Vapor saturado hasta 32 bar

Max. Temperatura: 236ºC

Distancia entre centros: desde 235mm hasta 2590 mm

Conexión: Brida integral EN PN25/40 – DN15,20,25 y ANSI CL.150, 300 y 600 – ½”, ¾”, 1” o con empalme partido, conexión roscada ANSI B1.20.1 NPT y BSPP

Accesorios: válvula de purga, cristal borosilicato DIN 7081, junta.

Aplicación: Vapor saturado
